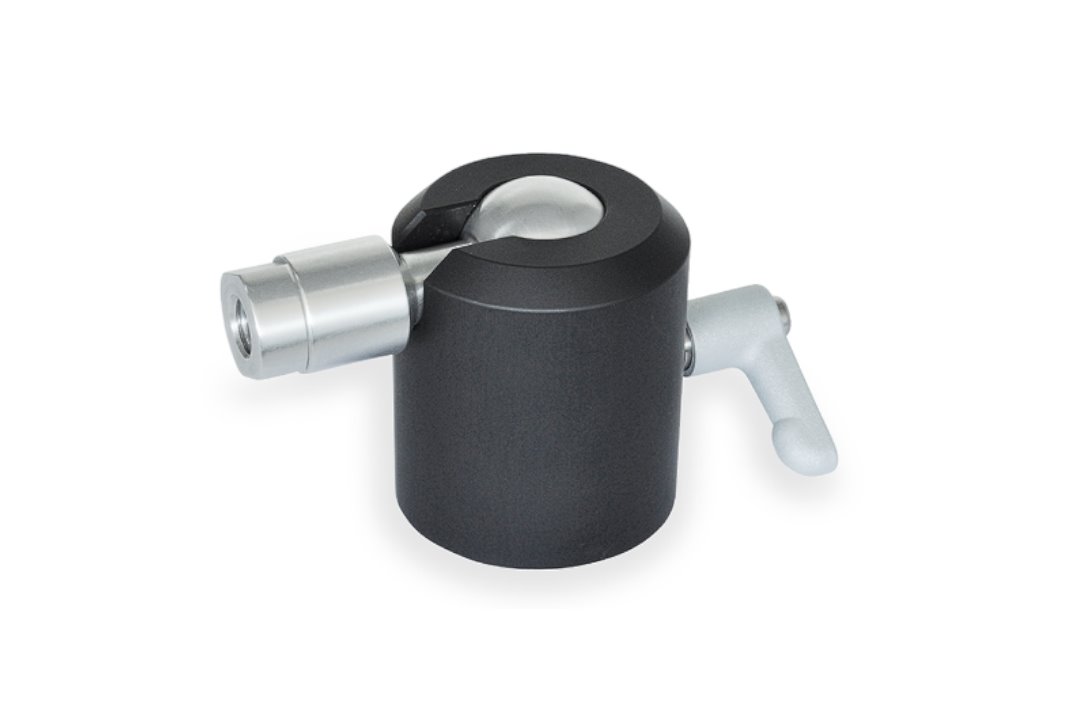

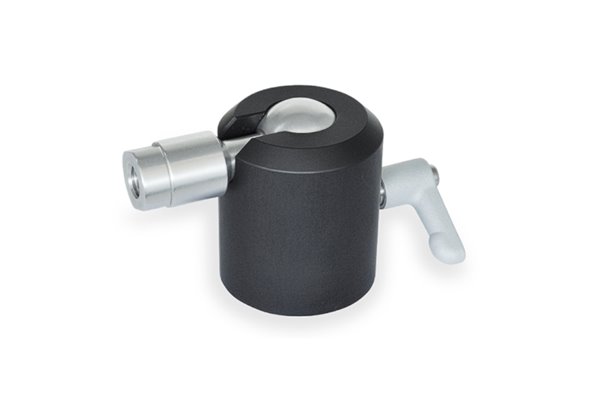

          Obrotowy przegub kulowy z gwintem wewnętrznym 1/4-20 UNC z rękojeścią nastawną | Kula 31 mm | Aluminium - ELESA+GANTER GN 784-31-1/4-A-1-ELS

          (0) opinii
          ELG_Z076239
          Producent: ELESA+GANTER
          271,96
          221,11
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,50 zł

          Opis produktu

          Właściwości i zastosowanie:

          • Wykonanie A-1: przegub kulowy z gwintem wewnętrznym, blokowany rękojeścią nastawną – szybka regulacja bez użycia narzędzi, szczególnie praktyczna przy częstym ustawianiu i blokowaniu przegubu.
          • Obudowa: aluminium anodowane na kolor czarny. Podstawa i kula: aluminium, kolor naturalny.
          • Rękojeść nastawna: odlew cynkowy, powłoka epoksydowa w kolorze srebrnym RAL 9006, mat. Korpus z trzpieniem gwintowanym i śruba łącząca: stal nierdzewna AISI 303.
          • Umożliwia precyzyjną, bezstopniową i płynną regulację położenia – do ustawiania skanerów, kamer, oświetlenia, monitorów oraz innych elementów wymagających stabilnego pozycjonowania.
          • Zakres regulacji: obrót kuli o 360° oraz odchylenie do 90° względem osi pionowej.
          • Skuteczny mechanizm blokujący pozwala uzyskać dużą siłę mocowania przy stosunkowo niewielkim momencie dokręcania.
          • Zalecany moment dokręcania: 2,5 Nm. Wynikowy moment blokady kuli: około 6,5 Nm.
          • Po zablokowaniu przegub jest zabezpieczony zarówno przed zmianą kąta odchylenia, jak i przed obrotem.
          • Montaż od dołu przez otwór gwintowany d5 albo od góry za pomocą kołnierza montażowego GN 784.1 z trzema otworami przelotowymi (kołnierz zamawiany osobno).
          • Powierzchnie styku kuli muszą być wolne od smaru. Przekroczenie zalecanego momentu dokręcania zwiększa siłę docisku, ale może przyspieszyć zużycie lub uszkodzić mechanizm blokujący.



          Dane techniczne:

          obrotowy_przegub_kulowy
          Parametr Wartość
          Oznaczenie GN 784-31-1/4-A-1-ELS
          Gwint wewnętrzny 1/4-20 UNC (calowy)
          d 1 31 mm
          d 3 (gwint calowy) 1/4 (= 1/4-20)
          d 5 M 6
          d 6 18 mm
          d 7 14 mm
          d 8 3,5 mm
          h 1 35,5 mm
          h 2 29,6 mm
          h 3 14,9 mm
          k 36 mm
          l 2 22 mm
          m 9 mm
          r 2 32,5 mm
          Rozmiar klucza A/F 1 12 mm
          Zalecany moment dokręcania 2,5 Nm
          Moment blokady kuli 6,5 Nm
          Waga 0,082 kg

          Dostępne wykonania GN 784:

          • Typ A: przegub kulowy z gwintem wewnętrznym
            • A-1: z gwintem wewnętrznym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
            • A-2: z gwintem wewnętrznym, blokowanie wkrętem dociskowym.
          • Typ B: przegub kulowy z trzpieniem gwintowanym
            • B-1: z trzpieniem gwintowanym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
            • B-2: z trzpieniem gwintowanym, blokowanie wkrętem dociskowym.



          Instrukcje obsługi


          Specyfikacja produktu

          Typ przegubu Kulowe
          Materiał Aluminium
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
