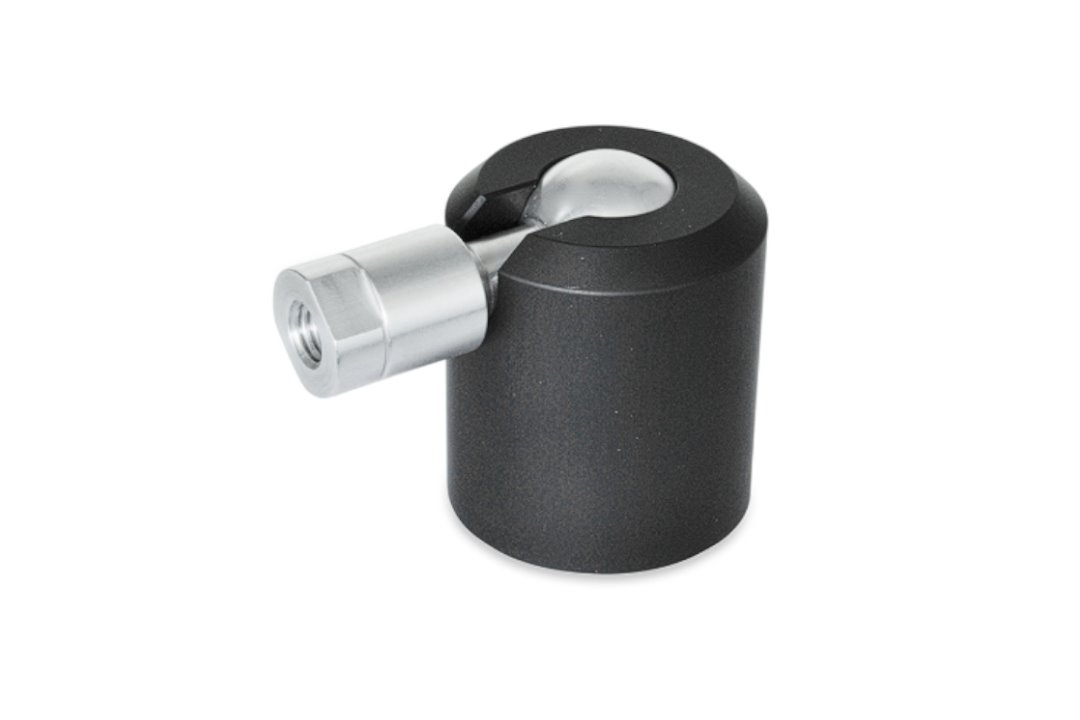

          Obrotowy przegub kulowy z gwintem wewnętrznym M10 z wkrętem dociskowym | Kula 49 mm | Aluminium - ELESA+GANTER GN 784-49-M10-A-2-ELS

          (0) opinii
          ELG_Z069395
          Producent: ELESA+GANTER
          367,04
          298,41
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,50 zł

          Opis produktu

          Właściwości i zastosowanie:

          • Wykonanie A-2: przegub kulowy z gwintem wewnętrznym, blokowany wkrętem dociskowym.
          • Obudowa: aluminium anodowane na kolor czarny. Podstawa i kula: aluminium, kolor naturalny.
          • Wkręt dociskowy: stal nierdzewna AISI 304.
          • Umożliwia precyzyjną, bezstopniową i płynną regulację położenia – do ustawiania skanerów, kamer, oświetlenia, monitorów oraz innych elementów wymagających stabilnego pozycjonowania.
          • Zakres regulacji: obrót kuli o 360° oraz odchylenie do 90° względem osi pionowej.
          • Skuteczny mechanizm blokujący pozwala uzyskać dużą siłę mocowania przy stosunkowo niewielkim momencie dokręcania.
          • Zalecany moment dokręcania: 4 Nm. Wynikowy moment blokady kuli: około 20 Nm.
          • Po zablokowaniu przegub jest zabezpieczony zarówno przed zmianą kąta odchylenia, jak i przed obrotem.
          • Montaż od dołu przez otwór gwintowany d5 albo od góry za pomocą kołnierza montażowego GN 784.1 z trzema otworami przelotowymi (kołnierz zamawiany osobno).
          • Powierzchnie styku kuli muszą być wolne od smaru. Przekroczenie zalecanego momentu dokręcania zwiększa siłę docisku, ale może przyspieszyć zużycie lub uszkodzić mechanizm blokujący.



          Dane techniczne:

          obrotowy_przegub_kulowy
          Parametr Wartość
          Oznaczenie GN 784-49-M10-A-2-ELS
          Gwint wewnętrzny M10
          d 1 49 mm
          d 3 M 10
          d 5 M 8
          d 6 28 mm
          d 7 19,5 mm
          d 8 4,5 mm
          h 1 56 mm
          h 2 46,1 mm
          h 3 24 mm
          m 16 mm
          r 2 51,8 mm
          Rozmiar klucza A/F 1 17 mm
          Rozmiar klucza A/F 2 4 mm
          Zalecany moment dokręcania 4 Nm
          Moment blokady kuli 20 Nm
          Waga 0,28 kg

          Dostępne wykonania GN 784:

          • Typ A: przegub kulowy z gwintem wewnętrznym
            • A-1: z gwintem wewnętrznym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
            • A-2: z gwintem wewnętrznym, blokowanie wkrętem dociskowym.
          • Typ B: przegub kulowy z trzpieniem gwintowanym
            • B-1: z trzpieniem gwintowanym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
            • B-2: z trzpieniem gwintowanym, blokowanie wkrętem dociskowym.



          Instrukcje obsługi


          Specyfikacja produktu

          Typ przegubu Kulowe
          Gwint przegubu M 10
          Materiał Aluminium
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
