Opis produktu
Właściwości i zastosowanie:

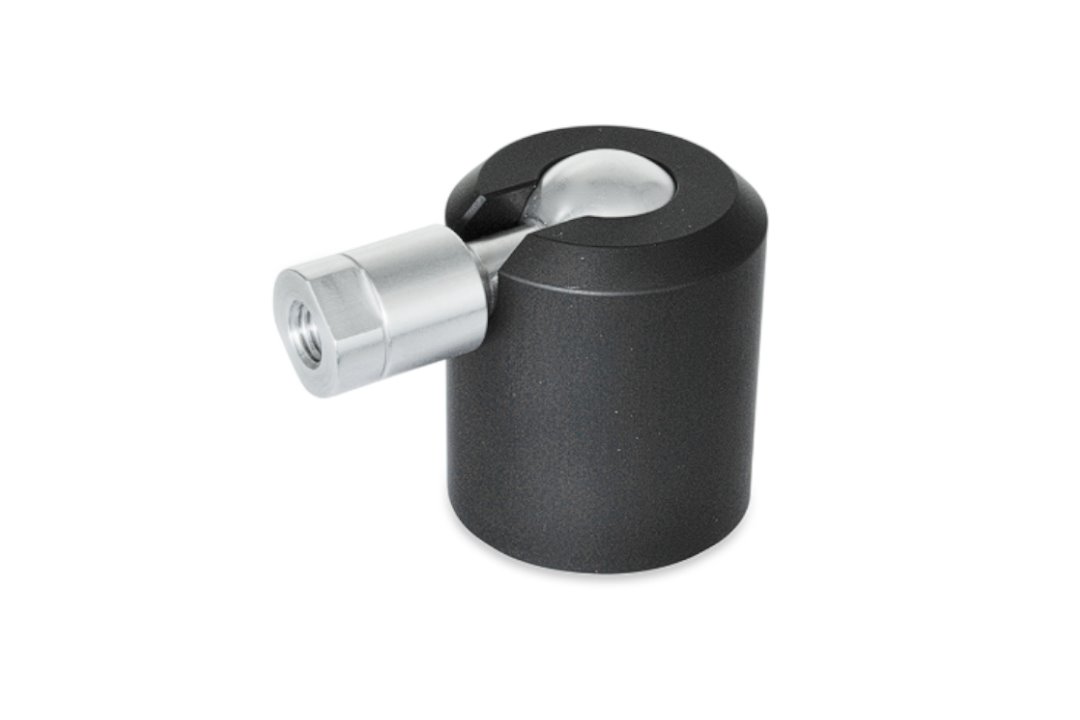

- Wykonanie A-2: przegub kulowy z gwintem wewnętrznym, blokowany wkrętem dociskowym.
- Obudowa: aluminium anodowane na kolor czarny. Podstawa i kula: aluminium, kolor naturalny.
- Wkręt dociskowy: stal nierdzewna AISI 304.
- Umożliwia precyzyjną, bezstopniową i płynną regulację położenia – do ustawiania skanerów, kamer, oświetlenia, monitorów oraz innych elementów wymagających stabilnego pozycjonowania.
- Zakres regulacji: obrót kuli o 360° oraz odchylenie do 90° względem osi pionowej.
- Skuteczny mechanizm blokujący pozwala uzyskać dużą siłę mocowania przy stosunkowo niewielkim momencie dokręcania.
- Zalecany moment dokręcania: 2,5 Nm. Wynikowy moment blokady kuli: około 6,5 Nm.
- Po zablokowaniu przegub jest zabezpieczony zarówno przed zmianą kąta odchylenia, jak i przed obrotem.
- Montaż od dołu przez otwór gwintowany d5 albo od góry za pomocą kołnierza montażowego GN 784.1 z trzema otworami przelotowymi (kołnierz zamawiany osobno).
- Powierzchnie styku kuli muszą być wolne od smaru. Przekroczenie zalecanego momentu dokręcania zwiększa siłę docisku, ale może przyspieszyć zużycie lub uszkodzić mechanizm blokujący.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 784-31-M5-A-2-ELS |
| Gwint wewnętrzny | M5 |
| d 1 | 31 mm |
| d 2 | M 5 |
| d 5 | M 6 |
| d 6 | 18 mm |
| d 7 | 14 mm |
| d 8 | 3,5 mm |
| h 1 | 35,5 mm |
| h 2 | 29,6 mm |
| h 3 | 14,9 mm |
| m | 9 mm |
| r 1 | 21,5 mm |
| Rozmiar klucza A/F 1 | 12 mm |
| Rozmiar klucza A/F 2 | 3 mm |
| Zalecany moment dokręcania | 2,5 Nm |
| Moment blokady kuli | 6,5 Nm |
| Waga | 0,07 kg |
Dostępne wykonania GN 784:
- Typ A: przegub kulowy z gwintem wewnętrznym
- A-1: z gwintem wewnętrznym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
- A-2: z gwintem wewnętrznym, blokowanie wkrętem dociskowym.
- Typ B: przegub kulowy z trzpieniem gwintowanym
- B-1: z trzpieniem gwintowanym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
- B-2: z trzpieniem gwintowanym, blokowanie wkrętem dociskowym.
