Opis produktu
Wartości i zastosowanie:

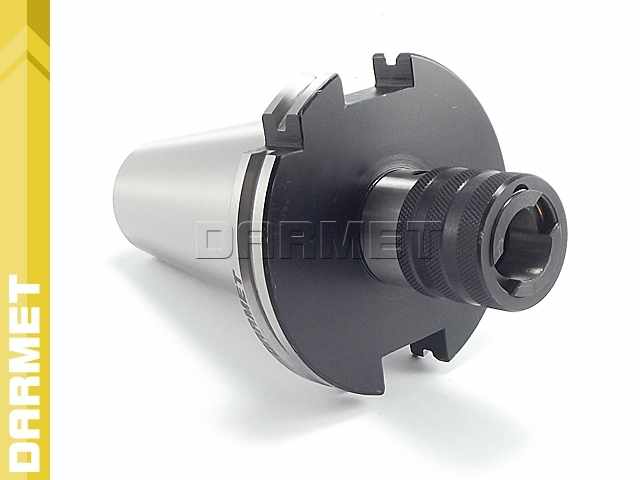

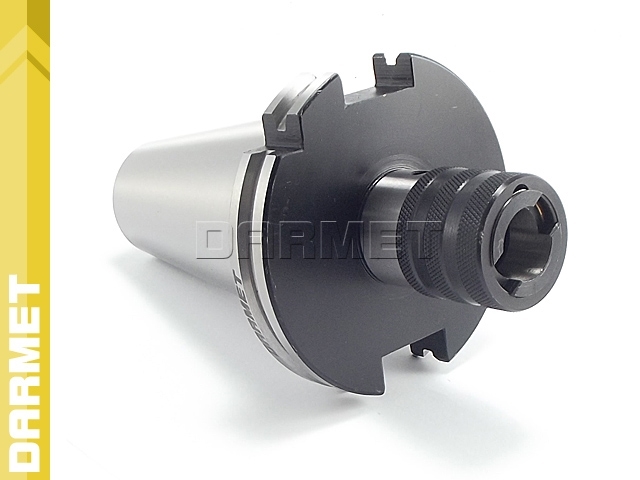

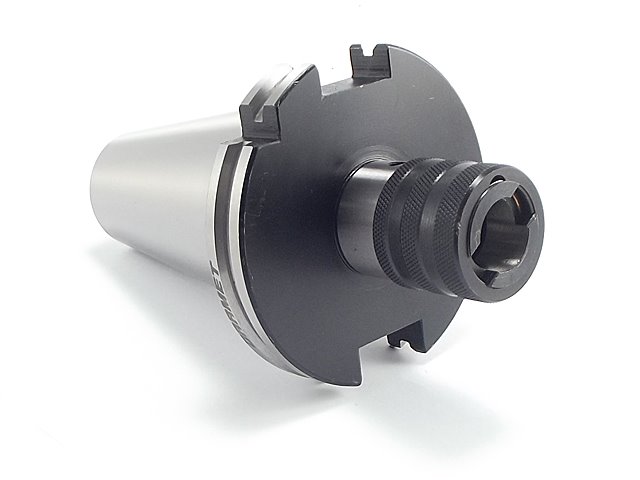

- Oprawka do gwintowania przeznaczona do narzędzi z chwytem walcowym i czopem kwadratowym, przede wszystkim do gwintowników maszynowych.
- Do głowicy gwintującej DIN40 M3-M12 stosujemy wkładki szybkowymienne GGZD z trzpieniem ø19 zwane również zabierakami (nie wchodzą w skład zestawu).
- Głowica wyposażona jest w urządzenie do kompensacji podziałki gwintu.
- Stosowane podczas pracy na wiertarkach, tokarkach, frezarkach, obrabiarkach ze sterowaniem numerycznym.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN 69871) | SK40 |
| Zakres gwintu | M3 - M12 |
| D | 36 mm |
| d2 | 19 mm |
| D1 | 44,45 mm |
| L1 | 64 mm |
| Waga | 1,0 kg |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Informacje techniczne: chwyt DIN 69871
