Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal narzędziowa
- Chłodzenie: AD – przelotowe przez wrzeciono
- Wyważenie: G2.5 / 25 000 obr./min
- Tolerancja bicia promieniowego: ≤ 0,003 mm względem bazy K (stożek chwytu)

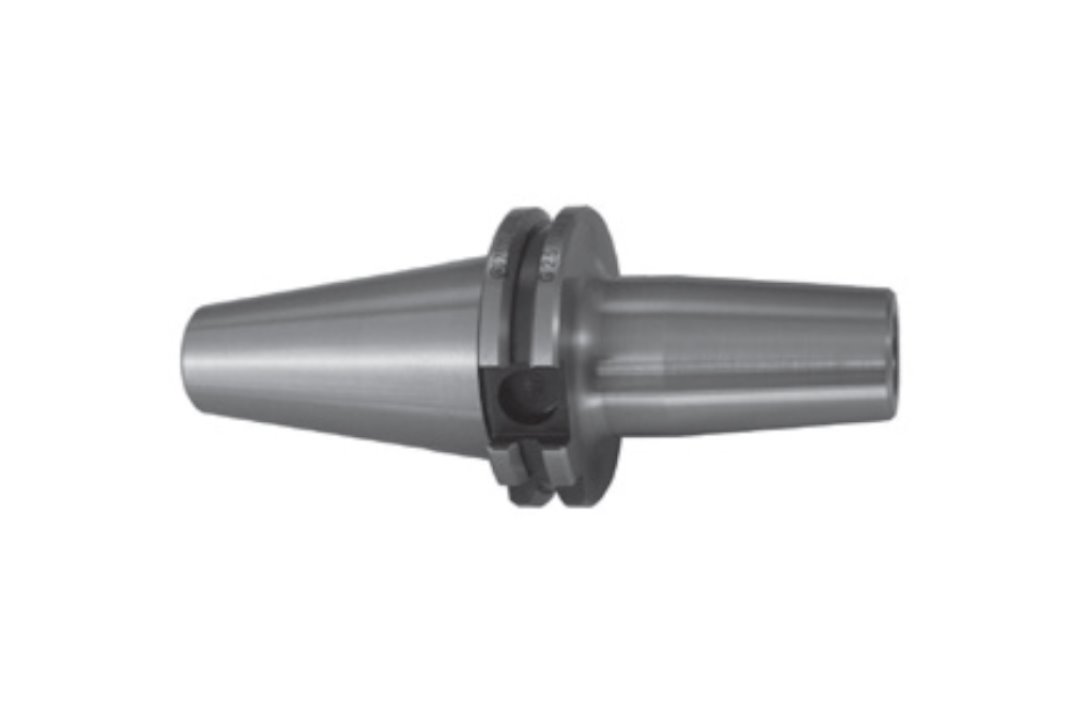

- Oprawka termokurczliwa DIN 69871-AD to precyzyjna oprawka narzędziowa przeznaczona do mocowania frezów trzpieniowych pełnowęglikowych (VHM) z chwytem walcowym o średnicy 32 mm metodą skurczu cieplnego
- Model typ 7630 zapewnia bardzo wysoką sztywność, doskonałe tłumienie drgań oraz wyjątkową dokładność bicia, co czyni go idealnym rozwiązaniem do obróbki CNC w wymagających zastosowaniach przemysłowych
- Dzięki technologii Shrink Fit narzędzie jest mocowane bez użycia śrub, tulei czy elementów pośrednich, co pozwala uzyskać maksymalną koncentrację osiową oraz powtarzalność obróbki
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 - 50 |
| D1 | 14 mm |
| A | 80 mm |
| L1 | 46 mm |
| D2 | 27 mm |
| D3 | 34 mm |
| Kod produktu | 0642 176 304 355 |
Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 50 |
| a | 1,5 mm |
| b H12 | 25,7 mm |
| d1 | 69,85 mm |
| d2 | M 24 |
| d3H7 | 25 mm |
| d5H7 | 107,25 mm |
| d6 | 97,5 mm |
| d8max. | 80 mm |
| f3 | 17,6 mm |
| l1max. | 101,75 mm |
| l2 | 11,5 mm |
| l3 | 47 mm |
| l5 | 30 mm |
| l6 | 35,5 mm |
| l7 | 37,7 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 58±2 HRC
- Tolerancja kąta stożka At3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
