Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal stopowa hartowana i precyzyjnie szlifowana
- Interfejs: MAS 403-BT (Double Contact) – podwójny styk stożkowy i czołowy zwiększający stabilność oraz dokładność pozycjonowania w wrzecionie
- Chłodzenie: możliwość pracy z chłodzeniem zewnętrznym (opcjonalnie AD – przelotowe przez wrzeciono w zależności od wersji)
- Wyważenie: G2.5 / 25 000 obr./min – przystosowana do obróbki HSC
- Tolerancja bicia promieniowego: ≤ 0,003 mm względem bazy K (stożek chwytu)

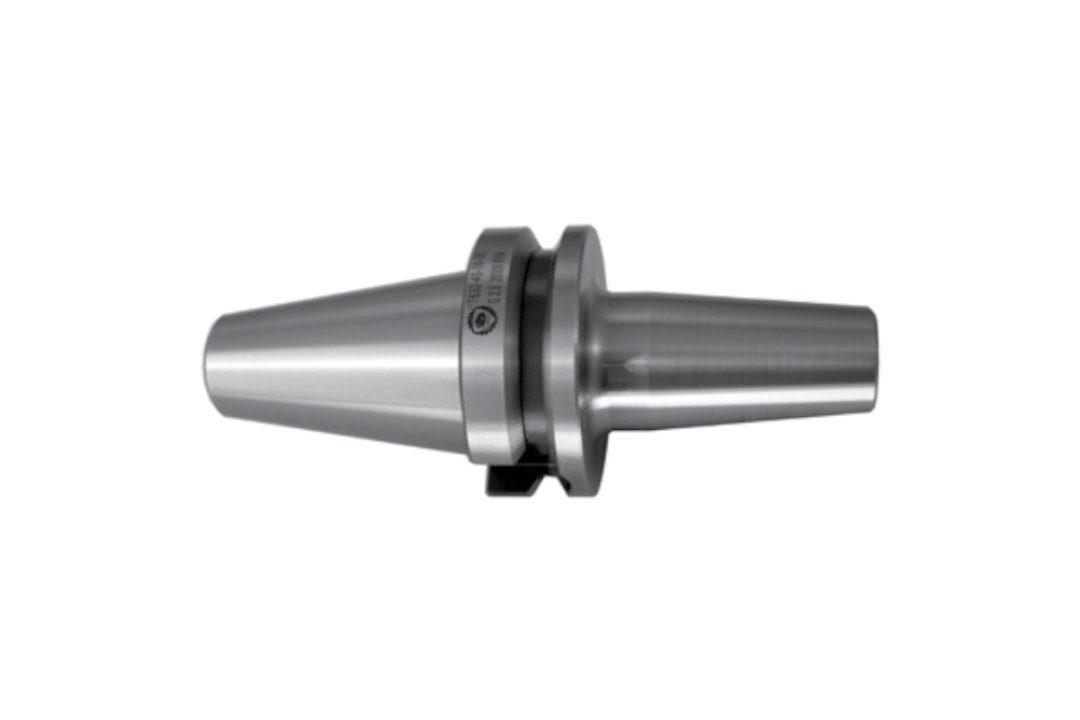

- Oprawka termokurczliwa MAS 403-BT przeznaczona do mocowania frezów trzpieniowych VHM i HSS z chwytem walcowym metodą skurczu cieplnego
- Typ 7632 zapewnia bardzo wysoką sztywność połączenia, skuteczne tłumienie drgań oraz doskonałą współosiowość narzędzia
- Technologia Shrink Fit eliminuje konieczność stosowania tulei i śrub, gwarantując maksymalną koncentrację osiową oraz wysoką powtarzalność obróbki
- Idealna do frezowania precyzyjnego, wykańczającego oraz pracy z dużymi prędkościami obrotowymi
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | MAS 403-BT - 40 |
| D1 | 16 mm |
| A | 90 mm |
| L1 | 49 mm |
| D2 | 27 mm |
| D3 | 34 mm |
| Kod produktu | 0642 176 323 452 |
Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 40 |
| D1 | 44,65 mm |
| D3 | 63 mm |
| D4 | 75,6 mm |
| l1 | 65,4 mm |
| l2 | 30 mm |
| l4 | 9 mm |
| bH12 | 63,55 mm |
| t | 22,6 mm |
| d | 10 mm |
| d2H7 | 17 mm |
| M | M 16 |
| e | 26 mm |
| v | 16,6 mm |
| y | 1 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 60±0,5 HRC
- Tolerancja kąta stożka AT3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
