Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal narzędziowa
- Chłodzenie: AD – przelotowe przez wrzeciono
- Wyważenie: G2.5 / 25 000 obr./min
- Tolerancja bicia promieniowego: ≤ 0,003 mm względem bazy K (stożek chwytu)

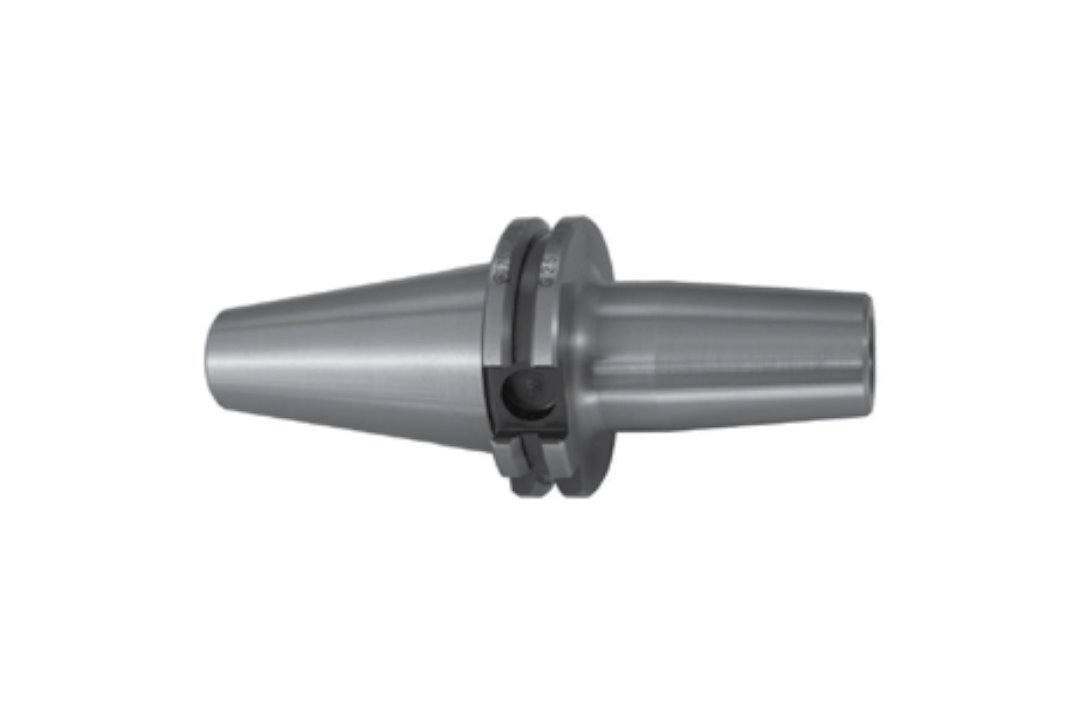

- Oprawka termokurczliwa DIN 69871-AD to precyzyjna oprawka narzędziowa przeznaczona do mocowania frezów trzpieniowych pełnowęglikowych (VHM) z chwytem walcowym o średnicy 3 mm metodą skurczu cieplnego
- Model typ 7630 zapewnia bardzo wysoką sztywność, doskonałe tłumienie drgań oraz wyjątkową dokładność bicia, co czyni go idealnym rozwiązaniem do obróbki CNC w wymagających zastosowaniach przemysłowych
- Dzięki technologii Shrink Fit narzędzie jest mocowane bez użycia śrub, tulei czy elementów pośrednich, co pozwala uzyskać maksymalną koncentrację osiową oraz powtarzalność obróbki

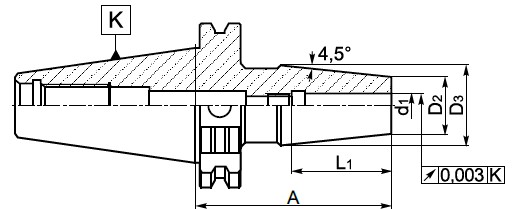

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 - 40 |
| D1 | 3 mm |
| A | 160 mm |
| L1 | 36 mm |
| D2 | 10 mm |
| D3 | 18 mm |
| Kod produktu | 0642 176 302 004 |
