Opis produktu
Właściwości i zastosowanie:

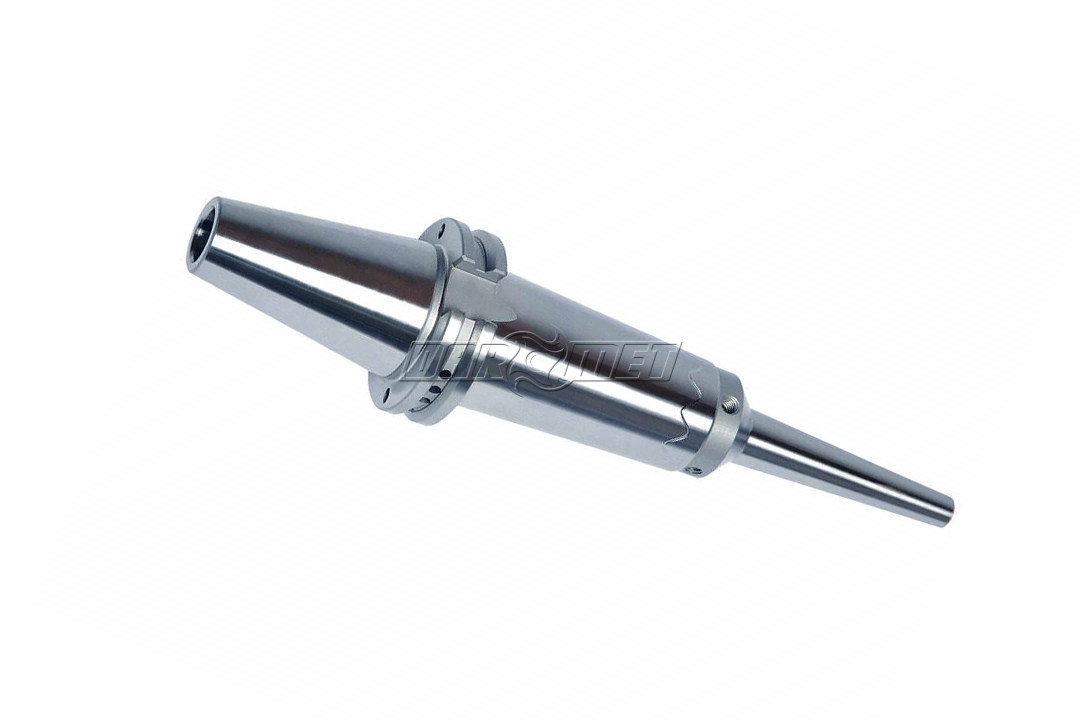

- Mini uchwyt termokurczliwy to uchwyt termokurczliwy o dużej sile zacisku do obróbki 5-osiowej.
- Uchwyt w wersji Power Mini jest oprawką o smukłej konstrukcji z konturem 3 ° do prac w trudno dostępnych miejscach.
- Oprawka termokurczliwa do mocowania narzędzi pełnowęglikowych (VHM) z chwytem walcowym o średnicy 3 mm o tolerancji chwytu H6.
- Grubość ścianki 3 mm
- Uchwyt termokurczliwy pasujący do wszystkich indukcyjnych urządzeń termokurczliwych.
- Oprawka Power Mini ma zastosowanie przy produkcji matryc i form oraz w przemyśle medycznym
- Zapewnia tolerancję bicia do 3 μm (mierzone w odległości 3xD od czoła oprawki).
- Wykonany system chłodzenia AD+B umożliwiający chłodzenie przez środek i kołnierz
- Obkurczanie wykonywać tylko z adapterem obkurczającym i chłodzącym, który chroni uchwyt termokurczliwy przed przegrzaniem.
- Z gwintowanymi otworami do wyważenia za pomocą śrub wyważających.
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Nagrzewana smukła końcówka umożliwia dotarcie do szczelin o niewielkich rozmiarach.
- Wszystkie powierzchnie oprawki precyzyjnie obrobione.
- Idealny do obkurczania za pomocą urządzenia obkurczającego HAIMER Power Clamp.
Zalety:
- Wysoka dokładność bicia (< 0,003 mm).
- Ekstremalny moment dociskowy dzięki wysokiemu naciskowi w otworze dociskowym.
- Bardzo smukła konstrukcja z konturem 3° – do prac w trudno dostępnych miejscach.
- Niska tendencja do wibracji dzięki zoptymalizowanemu konturowi zewnętrznemu
- Gwintowane otwory do wyważenia za pomocą śrub wyważających
- Wersja standardowa o grubości ścianki 3 mm i extra slim o grubości ścianki 1,5 mm.
- Mała fazka.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 - 40 |
| D1 | 3 mm |
| D2 | 9 mm |
| L | 50 mm |
| T | - |
| A | 130 mm |
| Kod produktu | 40.484.03.8 |
Chwyt DIN 69871 - informacje techniczne
Technologia mocowania termokurczliwego
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
