Opis produktu
Właściwości i zastosowanie:

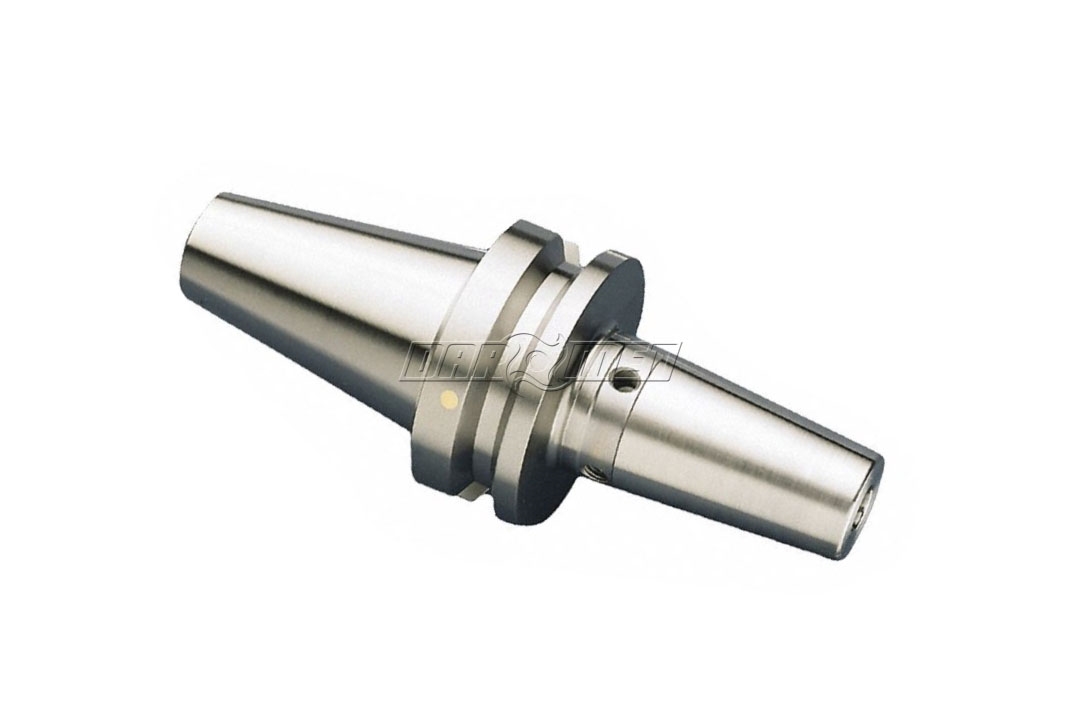

- Uchwyt termokurczliwy Basic to uchwyt termokurczliwy do standardowej obróbki.
- Linia STANDARD jest najczęściej używana w obróbce metali i innych materiałów w zakresie średnicy narzędzia 3-32 mm.
- Oprawka termokurczliwa do mocowania narzędzi HSS oraz narzędzi pełnowęglikowych (VHM) z chwytem walcowym o średnicy 18 mm.
- Uchwyt termokurczliwy pasujący do wszystkich indukcyjnych urządzeń termokurczliwych.
- Zapewnia tolerancję bicia do 0,003 mm (mierzone w odległości 3xD od czoła oprawki).
- Wykonany system chłodzenia AD+B umożliwiający chłodzenie przez środek i kołnierz
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Dopuszczalna prędkość obrotowa oprawek sięga 50000 obr./min.
- Nagrzewana smukła końcówka umożliwia dotarcie do szczelin o niewielkich rozmiarach.
- Z gwintowanymi otworami w celu wyważenia za pomocą śrub wyważających.
- Chłodzenie za pomocą Cool Flash za dopłatą.
- Żywotność: 3000 cykli
- Przy 1 cyklu nagrzewczym można zdemontować i zamontować narzędzie - wydłuża to żywotność oprawki
Zalety:
- Małe bicie (< 3 μm)
- Ekstremalny moment dociskowy dzięki wysokiemu naciskowi w otworze dociskowym
- Mała fazka
- Forma dynamiczna: Wzmocniony trzpień przy długich uchwytach narzędziowych. Kompromis pomiędzy smukłością a sztywnością.
- System chłodzenia Cool Jet (na zamówienie)
- Otwory gwintowane do łatwego i szybkiego wyważania za pomocą śrub
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | JIS B 6339 MAS 403-BT - 40 |
| D1 | 18 mm |
| D2 | 33 mm |
| D3 | 42 mm |
| A | 90 mm |
| L | 50 mm |
| Kod produktu | 40.640.18 |
Chwyt BT - MAS 403 BT - informacje techniczne
Technologia mocowania termokurczliwego
