Opis produktu
Właściwości i zastosowanie:

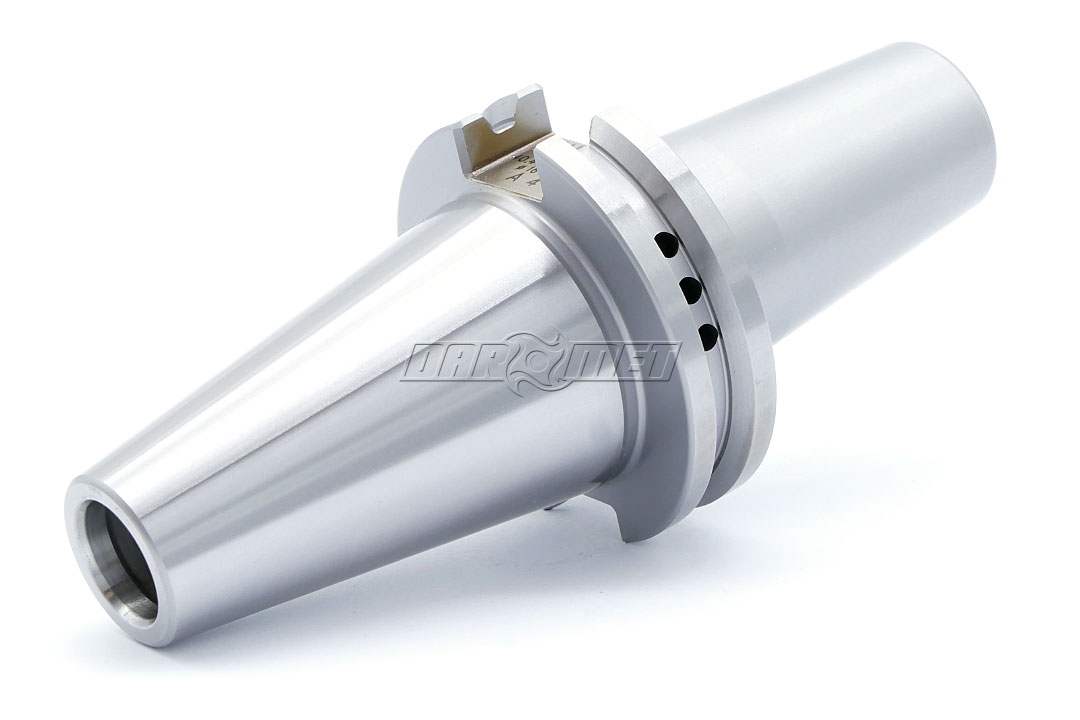

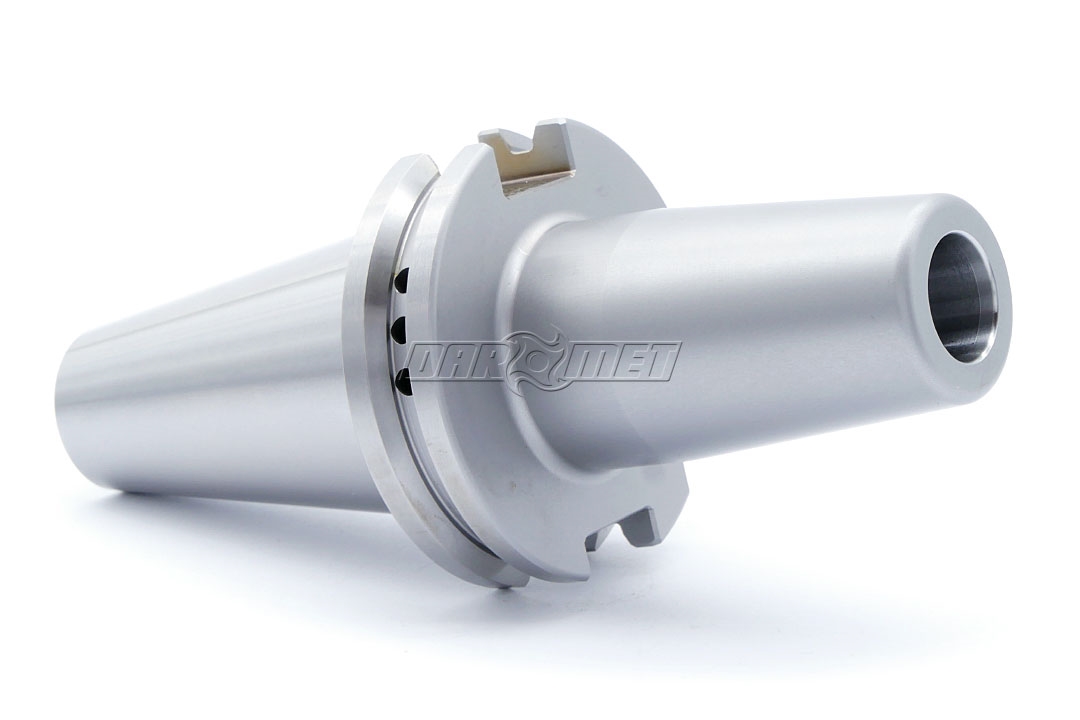

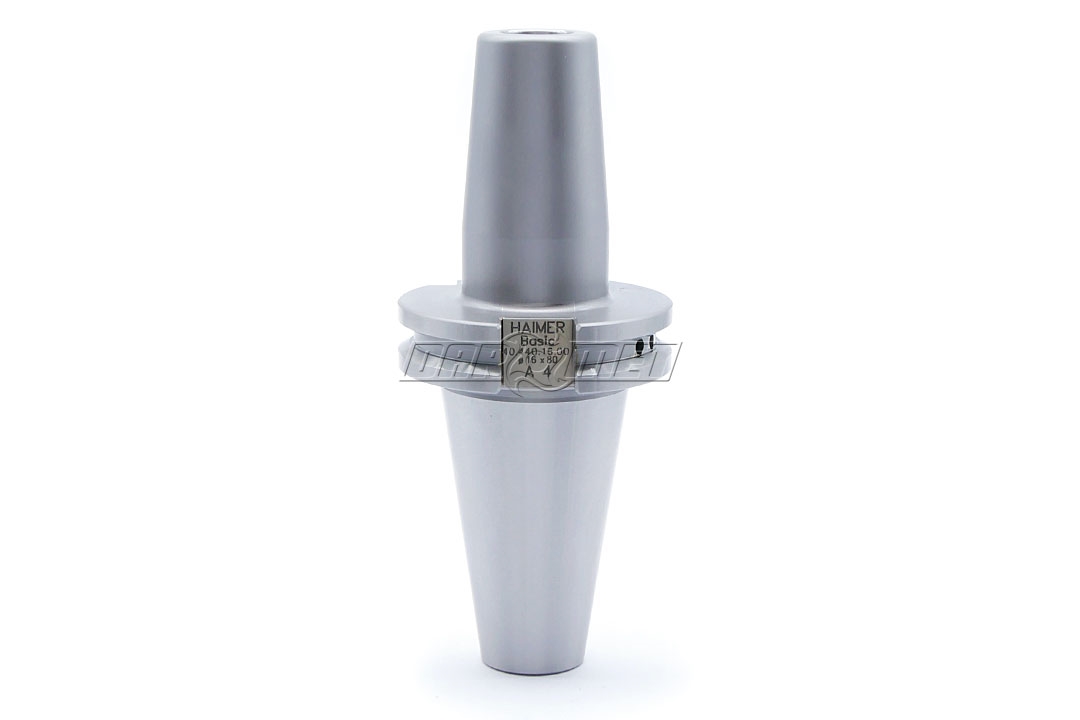

- Uchwyt termokurczliwy Basic ze stożkiem DIN 40 to uchwyt termokurczliwy do standardowej obróbki.
- Linia Basic jest najczęściej używana w obróbce metali i innych materiałów w zakresie średnicy narzędzia 6 - 25 mm.
- Oprawka termokurczliwa do mocowania narzędzi HSS oraz narzędzi pełnowęglikowych (VHM) z chwytem walcowym o średnicy 25 mm.
- Uchwyt do mocowania narzędzi z chwytem walcowym o tolerancji H6.
- Wersja urządzenia krótka, o długości 80 mm
- Uchwyt termokurczliwy pasujący do wszystkich indukcyjnych urządzeń termokurczliwych.
- Zapewnia tolerancję bicia do 0,003 mm (mierzone w odległości 3xD od czoła oprawki).
- Wykonany system chłodzenia AD umożliwiający tylko centralne doprowadzenie chłodziwa poprzez pokrętło retencyjne.
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Tolerancja stożka AT3
- Nagrzewana smukła końcówka umożliwia dotarcie do szczelin o niewielkich rozmiarach.
- Oprawka nie posiada gwintowanych otworów, co uniemożliwia wyważenie narzędzia za pomocą śrub wyważających.
- Wszystkie powierzchnie funkcyjne uchwytu są precyzyjnie obrobione.
- Żywotność: 3000 cykli
- Przy 1 cyklu nagrzewczym można zdemontować i zamontować narzędzie - wydłuża to żywotność oprawki
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 - 40 |
| D1 | 25 mm |
| D2 | 44 mm |
| D3 | 53 mm |
| A | 100 mm |
| L | 58 mm |
| Kod produktu | 40.440.25.00 |
Chwyt DIN 69871 - informacje techniczne
Technologia mocowania termokurczliwego
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
