Opis produktu
Właściwości i zastosowanie:

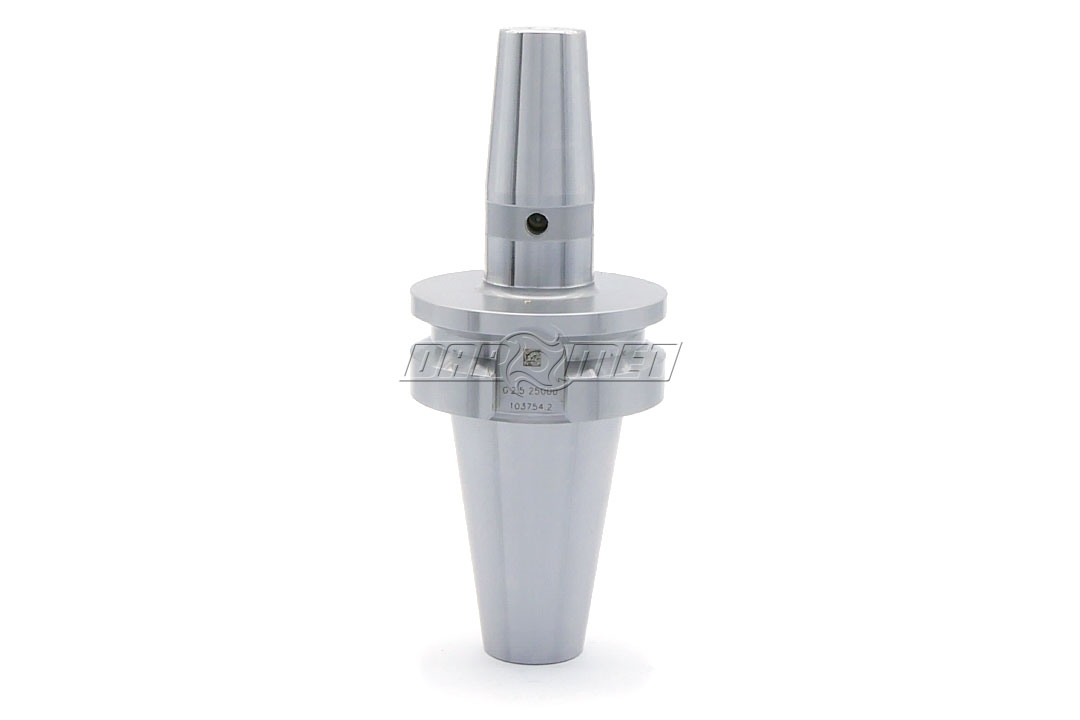

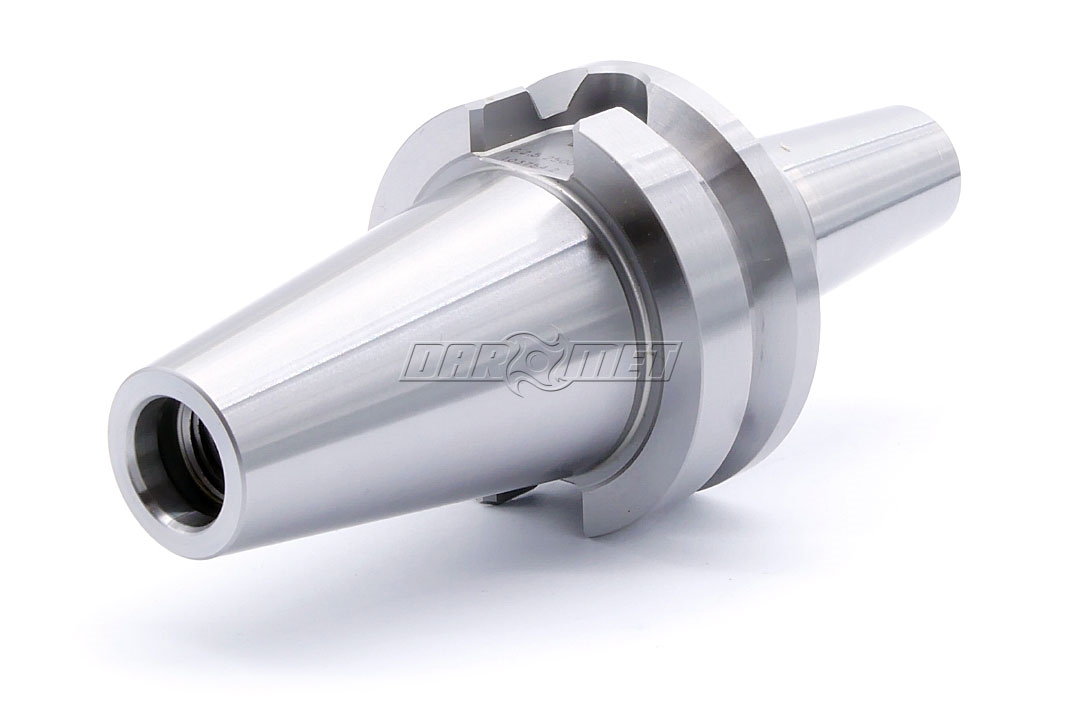

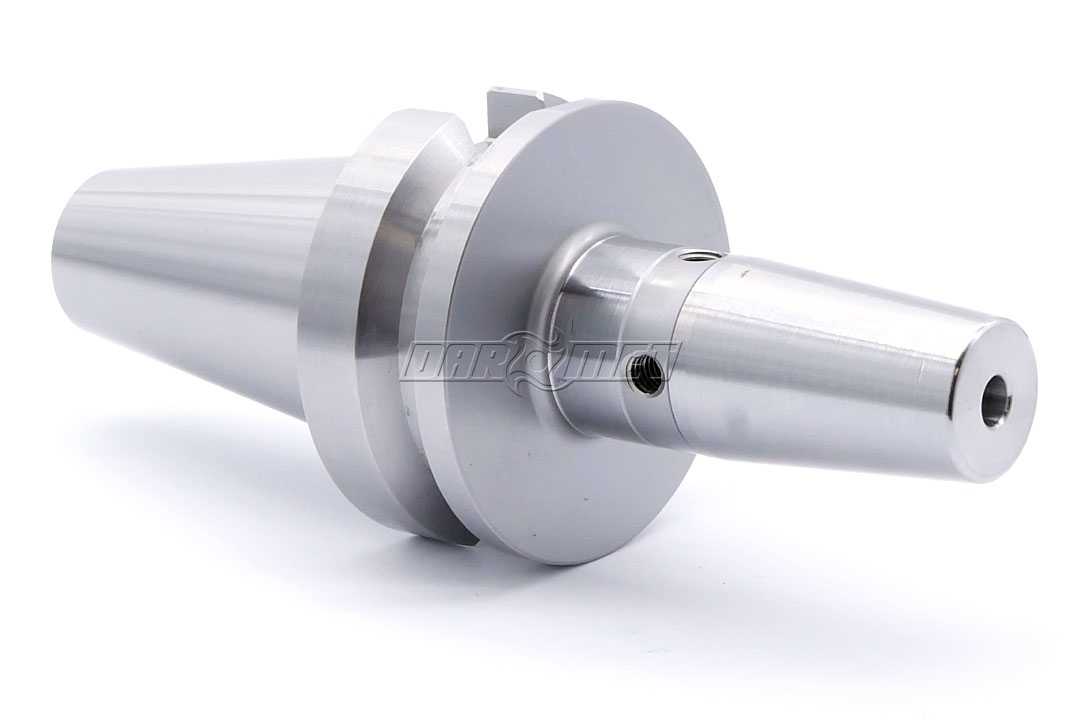

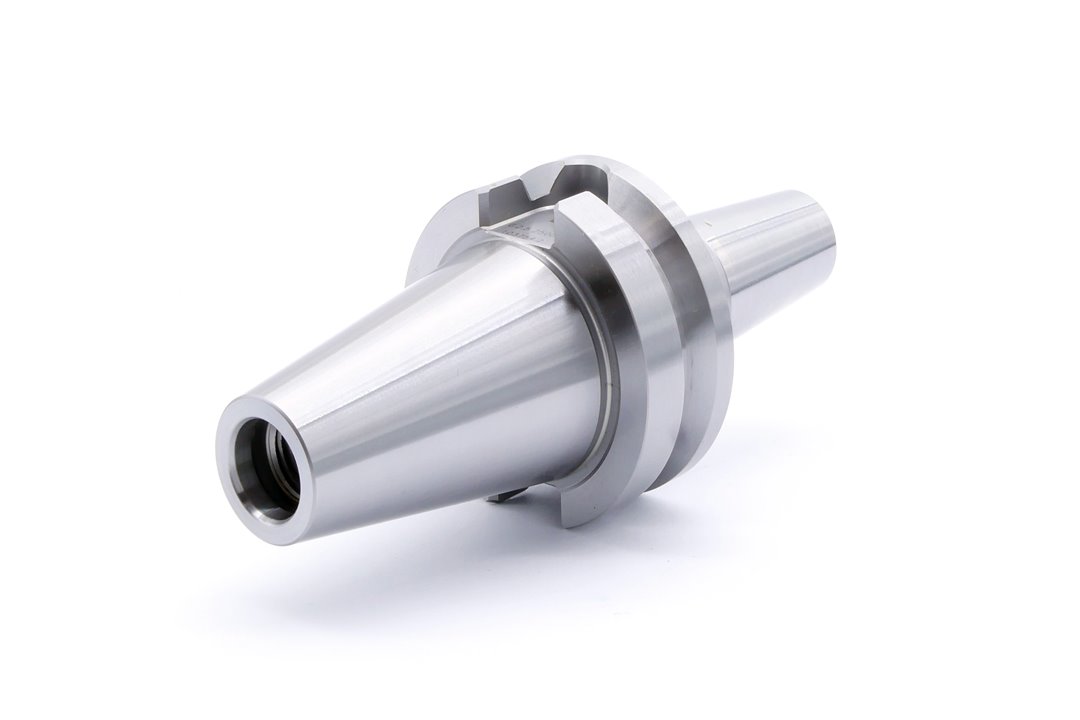

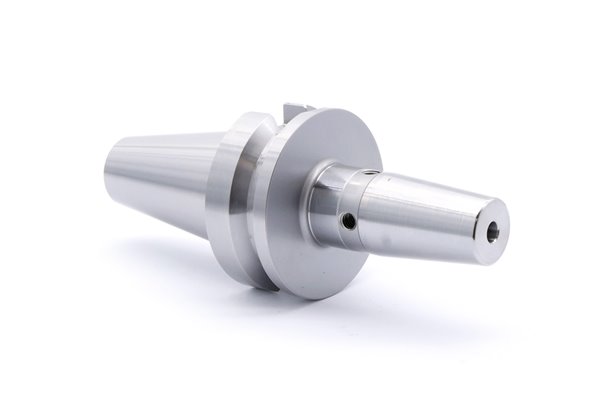

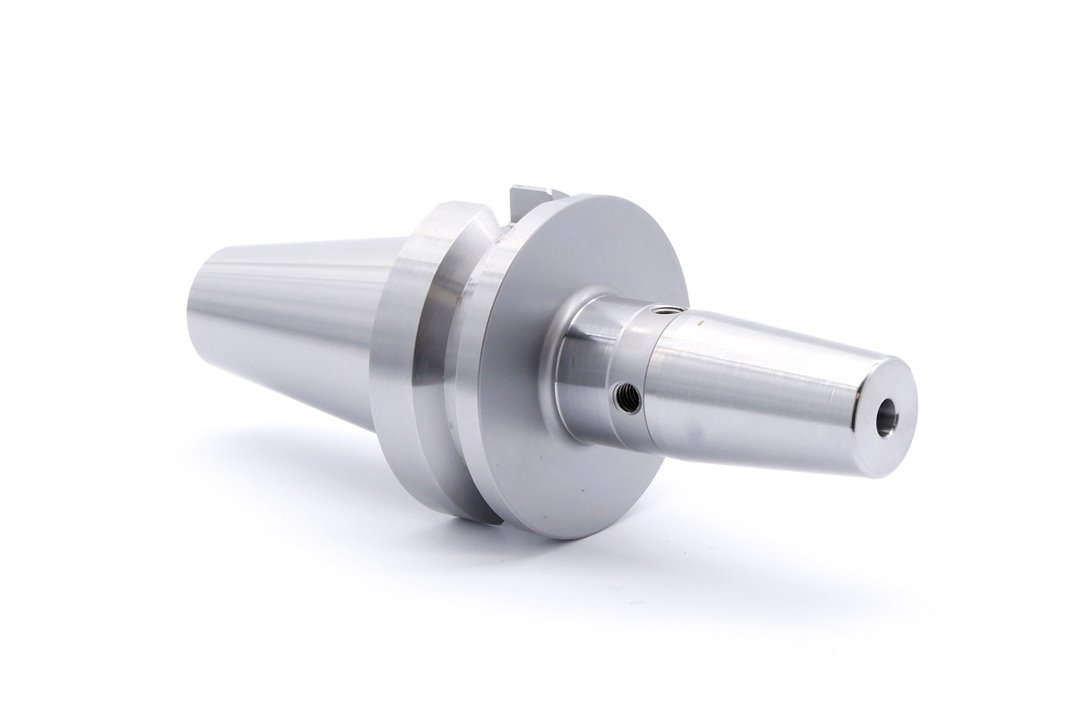

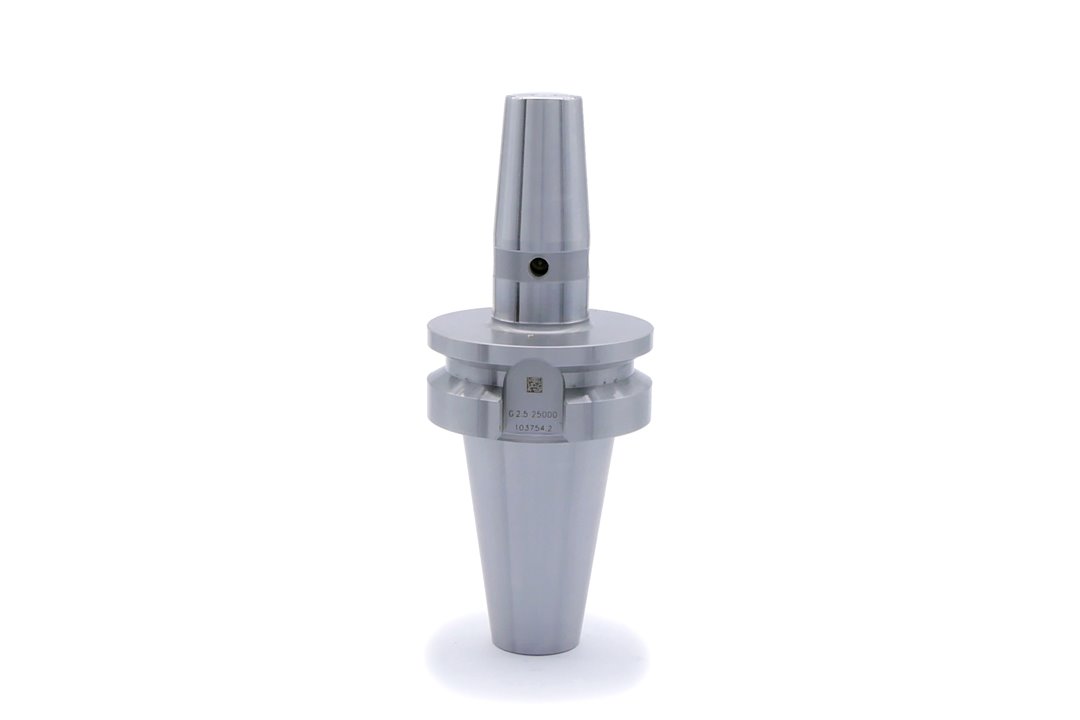

- Uchwyt termokurczliwy z linii STANDARD DUAL CONTACT do standardowej obróbki z tzw. podwójnym kontaktem, czyli dodatkowo do styku powierzchni stożkowej BT 40 powstaje styk z kołnierzem oprawki .
- Podwójny styk stożka BT 40 oraz płaskiej powierzchni zapewnia dokładniejsze oraz stabilniejsze mocowanie.
- Oprawka termokurczliwa do mocowania narzędzi HSS oraz narzędzi pełnowęglikowych (VHM) z chwytem walcowym o średnicy 6 mm.
- Uchwyt do mocowania narzędzi z chwytem walcowym o tolerancji H6.
- Uchwyt termokurczliwy pasujący do wszystkich indukcyjnych urządzeń termokurczliwych.
- Zapewnia tolerancję bicia do 0,003 mm (mierzone w odległości 3xD od czoła oprawki).
- Wykonany system chłodzenia AD umożliwiający chłodzenie przez środek
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Dopuszczalna prędkość obrotowa oprawek sięga 50000 obr./min.
- Nagrzewana smukła końcówka umożliwia dotarcie do szczelin o niewielkich rozmiarach.
- Z gwintowanymi otworami w celu wyważenia za pomocą śrub wyważających.
- Żywotność: 3000 cykli
- Przy 1 cyklu nagrzewczym można zdemontować i zamontować narzędzie - wydłuża to żywotność oprawki
Dane techniczne:
Parametr | Wartość |
---|---|
Chwyt | JIS B 6339-2 MAS 403-BT - 40 |
D1 | 6 mm |
D2 | 21 mm |
D3 | 27 mm |
A | 90 mm |
L | 36 mm |
Kod produktu | 40P.640.06 |
