Opis produktu
Właściwości i zastosowanie:
- Uchwyt termokurczliwy Power to uchwyt termokurczliwy zapewniający najwyższą wydajność obróbki w produkcji z dużymi prędkościami. Nadaje się również do ciężkiego frezowania. Zoptymalizowana konstrukcja łączy wysoką sztywność z tłumieniem drgań i wibracji, dzięki czemu zapewnia większą ochronę maszyn, wrzecion i narzędzi.
- Oprawka termokurczliwa do mocowania narzędzi HSS oraz narzędzi pełnowęglikowych (VHM) z chwytem walcowym o średnicy 20 mm.
- Uchwyt termokurczliwy pasujący do wszystkich indukcyjnych urządzeń termokurczliwych.
- Oprawka wyposażona w system Safe Lock, który zapobiega uszkodzeniom materiału obrabianego oraz zapobiega wysuwaniu się lub obracaniu narzędzia tnącego.
- Bicie 0,003 mm mierzone w odległości 3xD od czoła oprawki
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Maksymalna prędkość obrotowa 50000 obr./min.
- Oprawka wykonana ze stali żaroodpornej do pracy na gorąco.
- Większa wydajność obróbki dzięki wyższej prędkości obrotowej wrzeciona, większemu posuwowi i większej głębokości skrawania.
- Krótsze czasy obróbki.
- Cichsza praca, a tym samym lepsza jakość powierzchni i ochrona narzędzi, wrzecion i maszyn.
- Wyższa dokładność obróbki.
- Z gwintowanymi otworami w celu wyważenia za pomocą śrub wyważających.
- Otwory Cool Jet, które można uszczelnić.
- Żywotność: 3000 cykli
- Przy 1 cyklu nagrzewczym można zdemontować i zamontować narzędzie - wydłuża to żywotność oprawki
- Do obkurczania narzędzi najlepiej stosować urządzenia systemu technologii termokurczliwej Haimer Power Clamp
Zalety:
- Małe bicie (< 3 μm)
- Ekstremalny moment dociskowy dzięki wysokiemu naciskowi w otworze dociskowym
- Mała fazka
- Forma dynamiczna: Wzmocniony trzpień przy długich uchwytach narzędziowych. Kompromis pomiędzy smukłością a sztywnością.
- System chłodzenia Cool Jet (na zamówienie)
- Otwory gwintowane do łatwego i szybkiego wyważania za pomocą śrub
- System Safe Lock

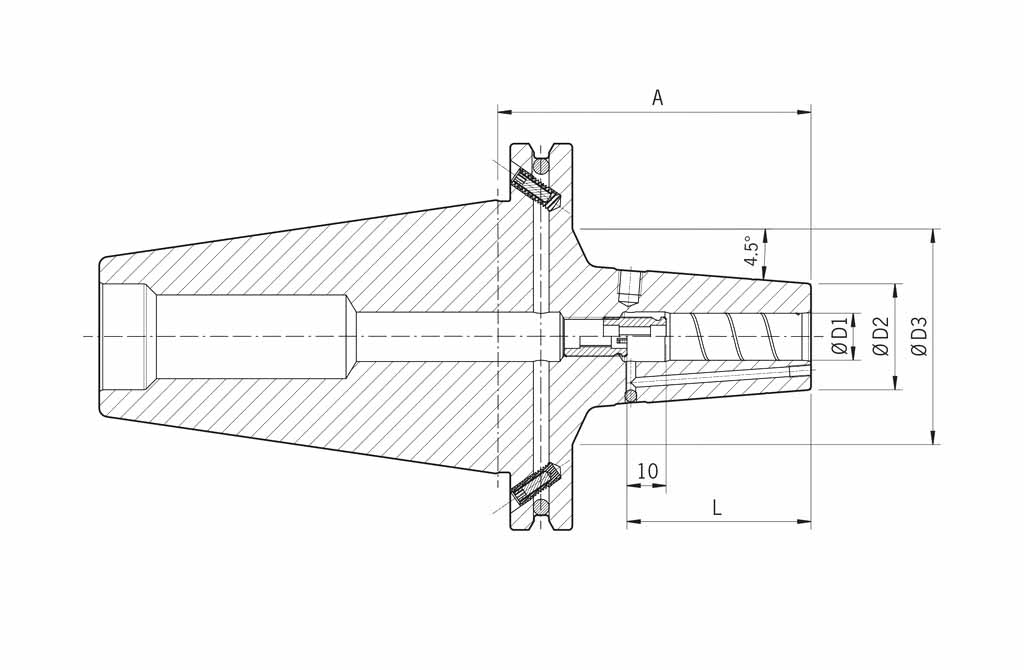

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 - 40 |
| D1 | 20 mm |
| D2 | 33 mm |
| D3 | 50 mm |
| A | 130 mm |
| L | 52 mm |
| Kod produktu | 40.444.20.37 |
Chwyt DIN 69871 - informacje techniczne
Technologia mocowania termokurczliwego
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
