Opis produktu
Właściwości i zastosowanie:

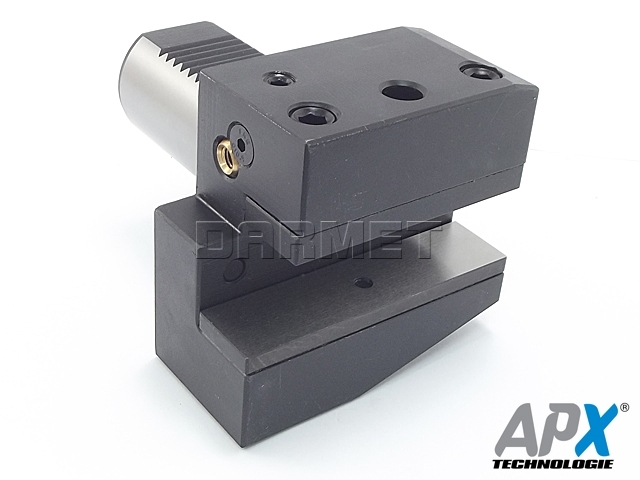

- Oprawka narzędziowa poprzecza, lewa.
- W oprawce można mocować np. noże tokarskie z trzonkiem 16x16 mm.
- Zewnętrzne doprowadzenie chłodziwa.
- Narzędzie z chwytem VDI40 (DIN69880).

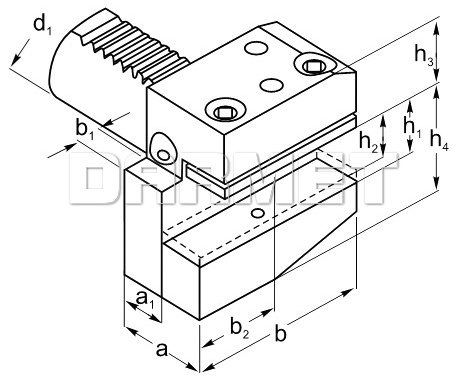

Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 20 mm |
| a | 30 mm |
| a1 | 16 mm |
| b | 55 mm |
| b1 | 7,0 mm |
| b2 | 30,0 mm |
| h1 | 16 mm |
| h2 | 12 mm |
| h3 | 25,0 mm |
| h4 | 30 mm |
Informacje techniczne: chwyt VDI (DIN69880)
