Opis produktu
Właściwości i zastosowanie:

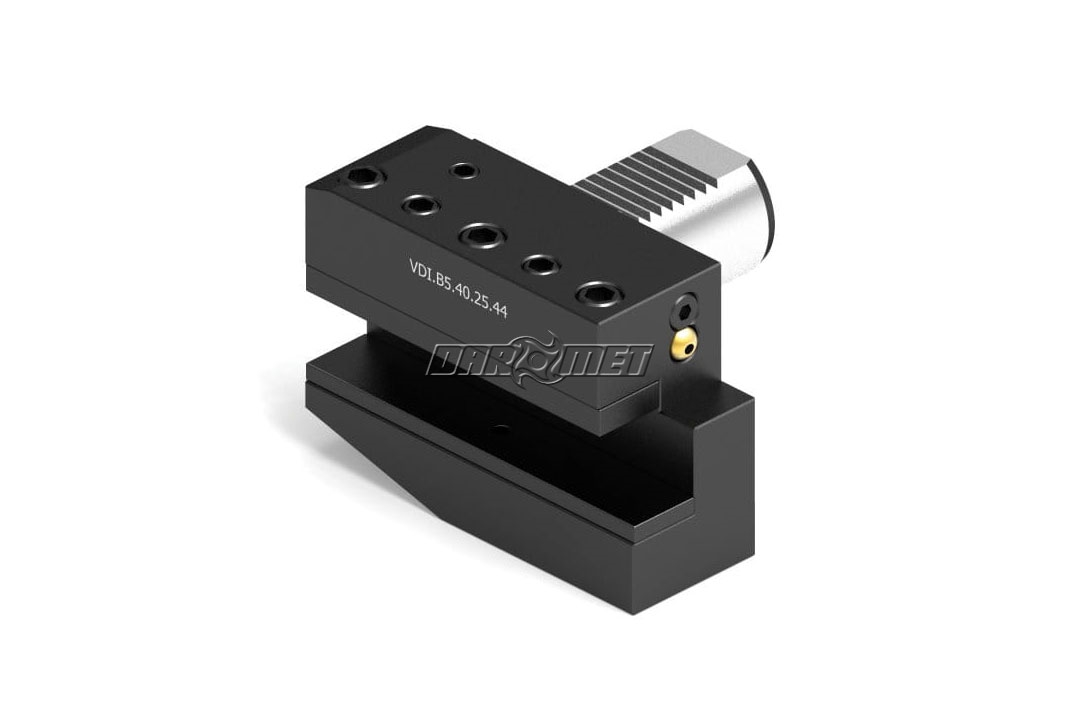

- Oprawka do narzędzi z chwytem prostokątnym o wysokości trzonka 25 mm np. noży składanych 2525.
- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.
- Narzędzie z chwytem VDI (DIN69880).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Średnica cylindra VDI (d) | 40 mm |
| Wysokość mocowania noża (h1) | 25 mm |
| Długość (L) | 44 mm |
| Długość (L2) | 22 mm |
| Szerokość (b) | 118 mm |
| Wcięcie (b1) | 12,5 mm |
| Szerokość (b2) | 75,5 mm |
| Wysokość mocowania noża (h2) | 20 mm |
| Wysokość (h3) | 32,5 mm |
| Wysokość (h4) | 48 mm |
Informacje techniczne: chwyt VDI (DIN69880).
Dostępności są informacyjne na podstawie danych z firmy FATPOL TOOLS i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
