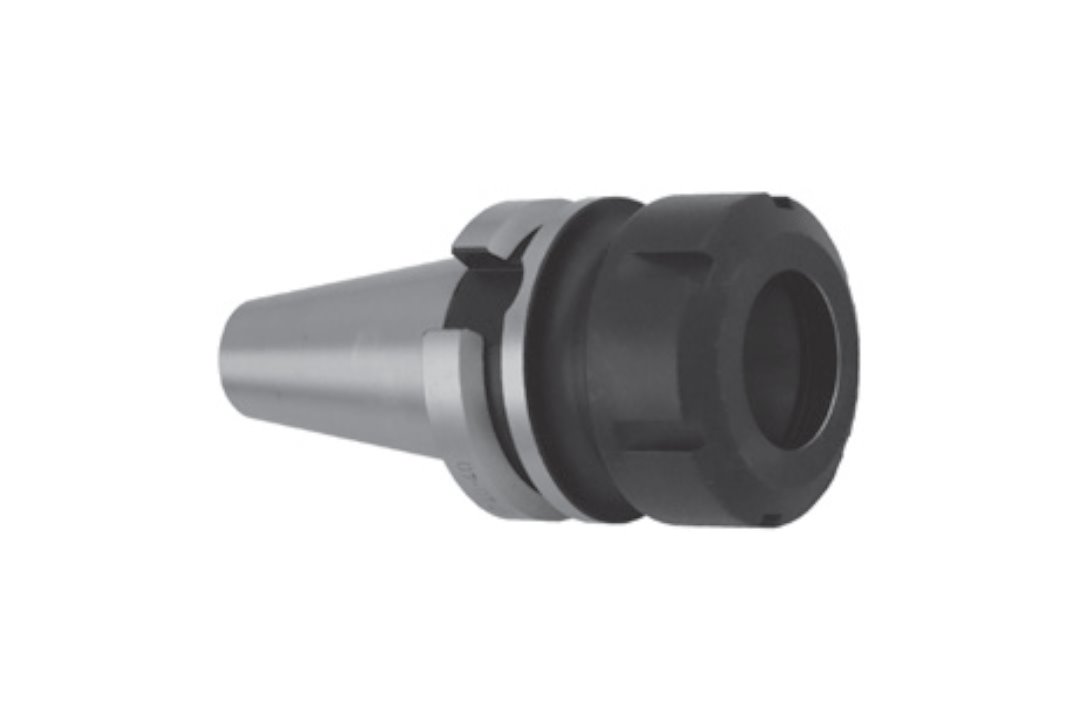

Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal stopowa hartowana i precyzyjnie szlifowana – wysoka sztywność oraz długa żywotność oprawki
- Interfejs: MAS 403-BT (Double Contact) – podwójny styk stożkowy i czołowy zwiększający stabilność oraz dokładność pozycjonowania w wrzecionie
- Typ: oprawka zaciskowa ER (DIN 6499) do narzędzi z chwytem walcowym VHM i HSS
- Wyważenie: G2.5 / 25 000 obr./min – przystosowana do obróbki wysokoobrotowej i dynamicznej pracy CNC
- Dokładność mocowania: wysoka współosiowość i powtarzalność, redukcja bicia promieniowego oraz poprawa jakości powierzchni
- Nakrętka ER 9833: w standardzie – precyzyjna nakrętka zapewniająca równomierny docisk tulejki i stabilne mocowanie narzędzia przy wysokich obrotach
- Konstrukcja: solidny korpus oraz precyzyjna nakrętka ER gwarantują pewne trzymanie narzędzia i bezpieczną pracę
- Zastosowanie: frezowanie, wiercenie, rozwiercanie i gwintowanie w stali, żeliwie i materiałach nieżelaznych
- Rekomendowana do centrów obróbczych CNC z interfejsem MAS 403-BT, wymagających uniwersalnego i precyzyjnego systemu mocowania narzędzi trzpieniowych
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt K 7:24 | 50 DC |
| Tulejka | ER20 |
| A | 100 mm |
| Zakres | 2-13 |
| D | 34 mm |
| Nakrętka | 9833-20D |
| Kod produktu | 0642 176 267 258 |
Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 50 |
| D1 | 69,85 mm |
| D3 | 100 mm |
| D4 | 119 mm |
| l1 | 101,8 mm |
| l2 | 45 mm |
| l4 | 13 mm |
| bH12 | 25,7 mm |
| t | 35,4 mm |
| d | 15 mm |
| d2H7 | 25 mm |
| M | M 24 |
| e | 36,5 mm |
| v | 23,2 mm |
| y | 1,5 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 60±0,5 HRC
- Tolerancja kąta stożka AT3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
