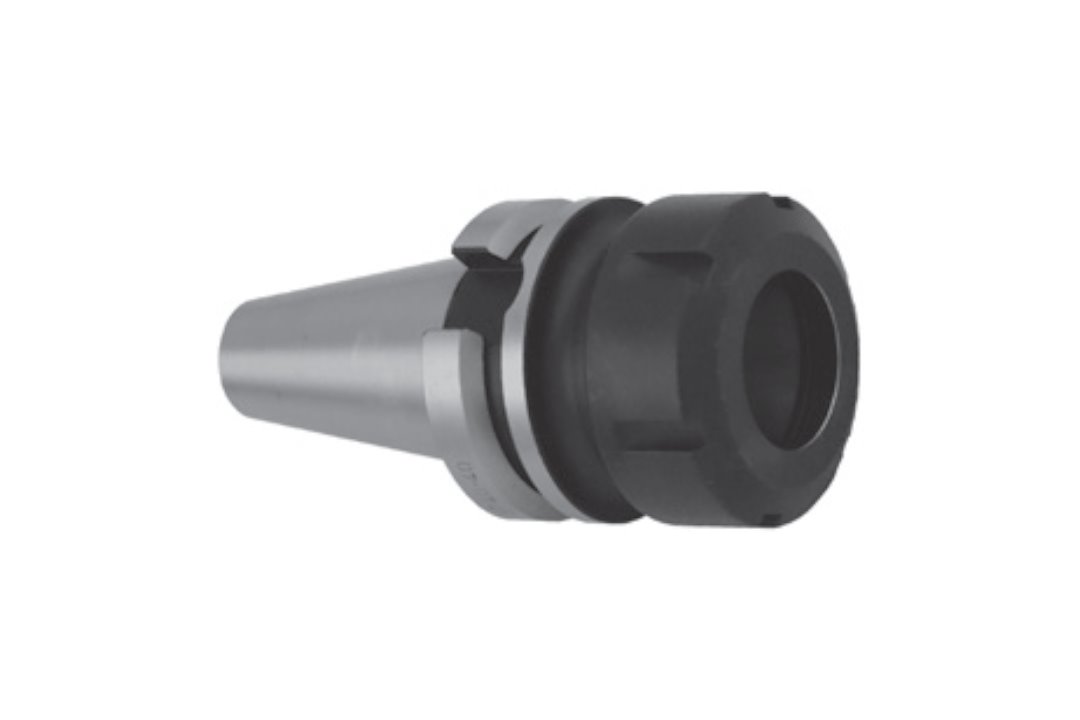

Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal stopowa hartowana i precyzyjnie szlifowana – wysoka sztywność oraz długa żywotność oprawki
- Interfejs: MAS 403-BT (Double Contact) – podwójny styk stożkowy i czołowy zwiększający stabilność oraz dokładność pozycjonowania w wrzecionie
- Typ: oprawka zaciskowa ER (DIN 6499) do narzędzi z chwytem walcowym VHM i HSS
- Wyważenie: G2.5 / 25 000 obr./min – przystosowana do obróbki wysokoobrotowej i dynamicznej pracy CNC
- Dokładność mocowania: wysoka współosiowość i powtarzalność, redukcja bicia promieniowego oraz poprawa jakości powierzchni
- Nakrętka ER 9833: w standardzie – precyzyjna nakrętka zapewniająca równomierny docisk tulejki i stabilne mocowanie narzędzia przy wysokich obrotach
- Konstrukcja: solidny korpus oraz precyzyjna nakrętka ER gwarantują pewne trzymanie narzędzia i bezpieczną pracę
- Zastosowanie: frezowanie, wiercenie, rozwiercanie i gwintowanie w stali, żeliwie i materiałach nieżelaznych
- Rekomendowana do centrów obróbczych CNC z interfejsem MAS 403-BT, wymagających uniwersalnego i precyzyjnego systemu mocowania narzędzi trzpieniowych
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt K 7:24 | 40 DC |
| Tulejka | ER25 |
| A | 70 mm |
| Zakres | 2-16 |
| D | 42 mm |
| Nakrętka | 9833-25 |
| Kod produktu | 0642 176 266 305 |
Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 40 |
| D1 | 44,65 mm |
| D3 | 63 mm |
| D4 | 75,6 mm |
| l1 | 65,4 mm |
| l2 | 30 mm |
| l4 | 9 mm |
| bH12 | 63,55 mm |
| t | 22,6 mm |
| d | 10 mm |
| d2H7 | 17 mm |
| M | M 16 |
| e | 26 mm |
| v | 16,6 mm |
| y | 1 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 60±0,5 HRC
- Tolerancja kąta stożka AT3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
