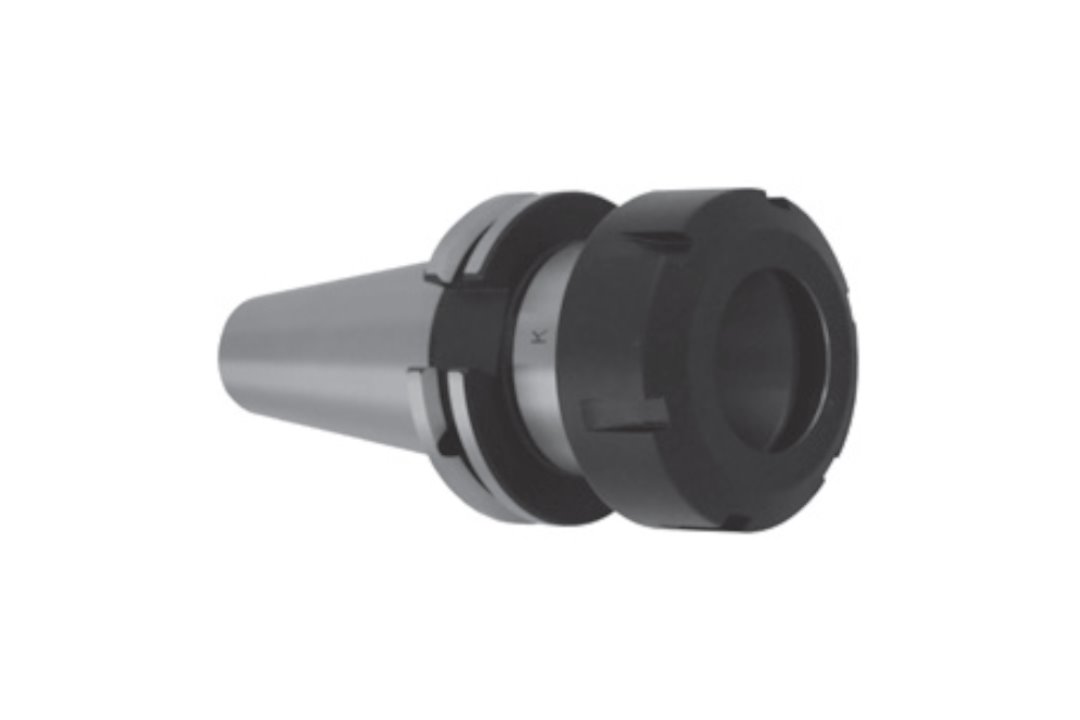

Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal stopowa hartowana i precyzyjnie szlifowana – zapewnia dużą sztywność oraz długą żywotność oprawki
- Interfejs: DIN 69871-AD (Double Contact) – podwójny styk stożkowy i czołowy zwiększający stabilność oraz dokładność pozycjonowania w wrzecionie
- Typ: oprawka zaciskowa ER (DIN 6499) do narzędzi z chwytem walcowym VHM i HSS
- Wyważenie: G2.5 / 25 000 obr./min – przystosowana do obróbki wysokoobrotowej oraz dynamicznej pracy CNC
- Dokładność mocowania: wysoka współosiowość i powtarzalność, redukcja bicia promieniowego oraz poprawa jakości powierzchni
- Nakrętka ER 9833: w standardowym wyposażeniu – precyzyjna nakrętka zapewniająca równomierny docisk tulejki, stabilne mocowanie narzędzia oraz bezpieczną pracę przy wysokich obrotach
- Konstrukcja: solidny korpus oraz precyzyjna nakrętka ER zapewniają równomierny docisk tulejki i pewne trzymanie narzędzia
- Zastosowanie: frezowanie, wiercenie, rozwiercanie i gwintowanie w stali, żeliwie oraz materiałach nieżelaznych
- Szczególnie polecana do centrów obróbczych CNC wymagających uniwersalnego, precyzyjnego i stabilnego systemu mocowania narzędzi trzpieniowych
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt K 7:24 | 50 DC |
| Tulejka | ER25 |
| A | 80 mm |
| Zakres | 2-16 |
| D | 42 mm |
| Nakrętka | 9833-25 |
| Kod produktu | 0642 176 178 206 |
Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 50 |
| a | 1,5 mm |
| b H12 | 25,7 mm |
| d1 | 69,85 mm |
| d2 | M 24 |
| d3H7 | 25 mm |
| d5H7 | 107,25 mm |
| d6 | 97,5 mm |
| d8max. | 80 mm |
| f3 | 17,6 mm |
| l1max. | 101,75 mm |
| l2 | 11,5 mm |
| l3 | 47 mm |
| l5 | 30 mm |
| l6 | 35,5 mm |
| l7 | 37,7 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 58±2 HRC
- Tolerancja kąta stożka At3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
