Opis produktu
Właściwości i zastosowanie:

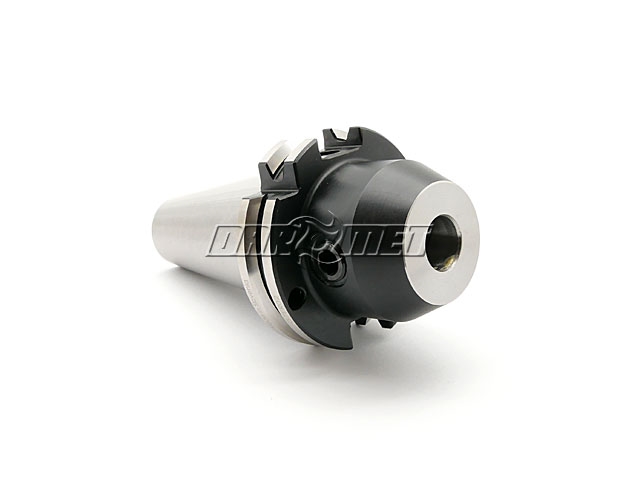

- Oprawka przeznaczona do mocowania narzędzi z chwytem cylindrycznym ze ścięciem typu Whistle Notch np. frezów
- Docisk narzędzia za pomocą śruby imbusowej dokręcanej pod kątem 2°.
- Dozowanie chłodziwa centralne oraz boczne kołnierzem.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58 ± 2 HRC.
- Tolerancja kątowa stożka AT3.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
Dane techniczne:

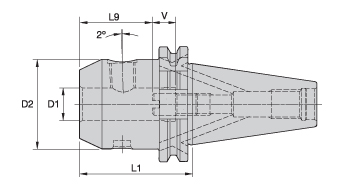

| Parametr | Wartość | Jednostka |
|---|---|---|
| Chwyt (DIN69871) | SK40 | |
| D1 | 14 | mm |
| D2 | 44 | mm |
| L1 | 50 | mm |
| L9 | 40 | mm |
| V | 10 | mm |
| Śruba dociskowa | 6 | mm |
| Śruba dystansowa | 5 | mm |
| Maks. moment dokręcania śruby dociskowej | 35 | Nm |
| Waga | 1,07 | kg |
Informacje techniczne: chwyt DIN 69871
