Opis produktu
Właściwości i zastosowanie:

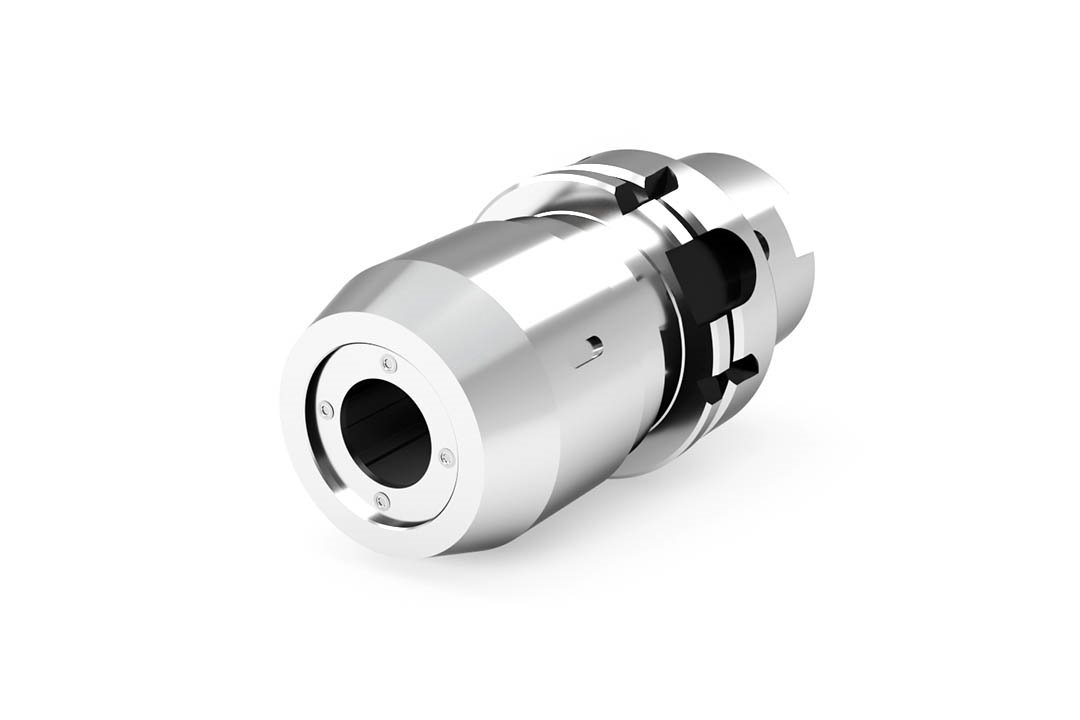

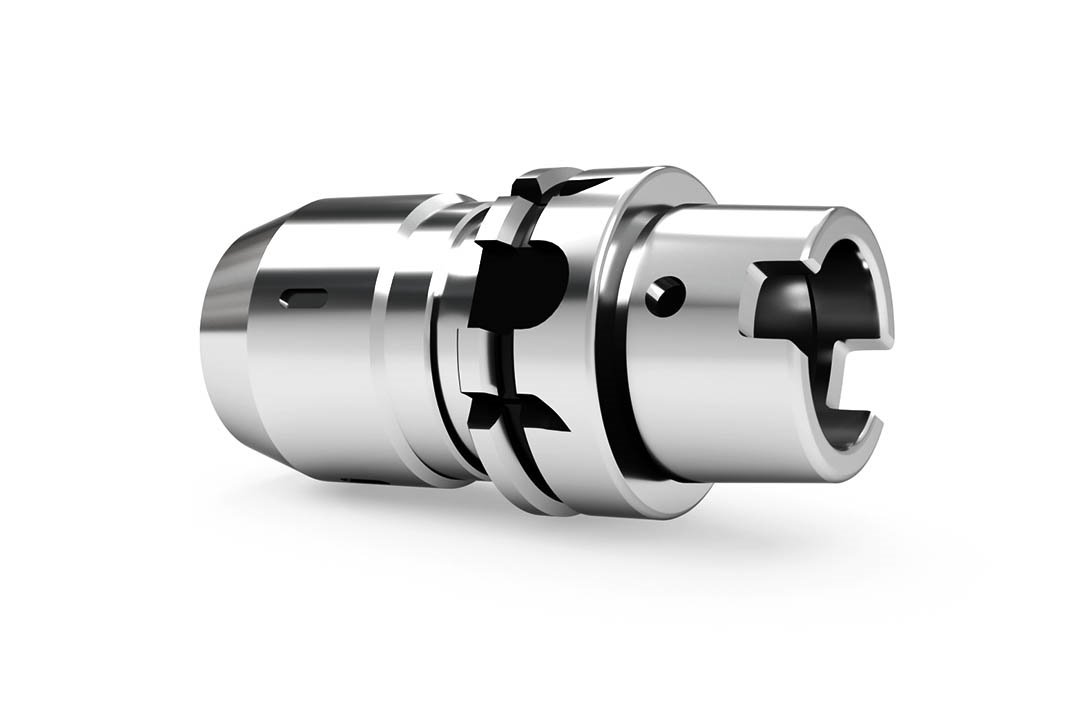

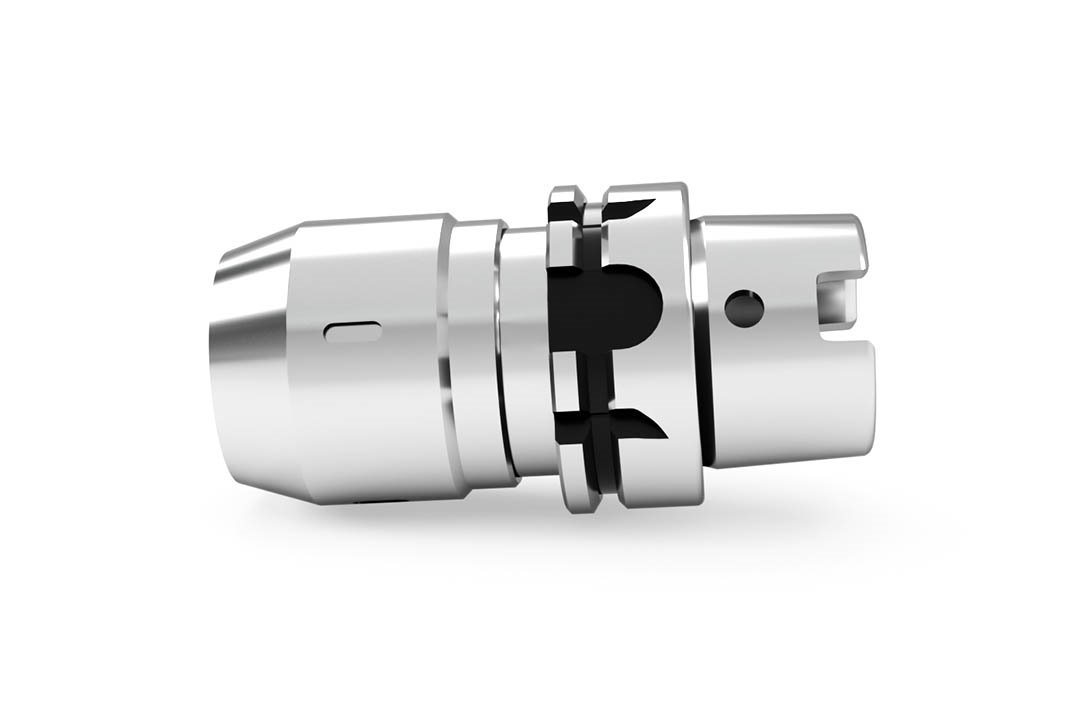

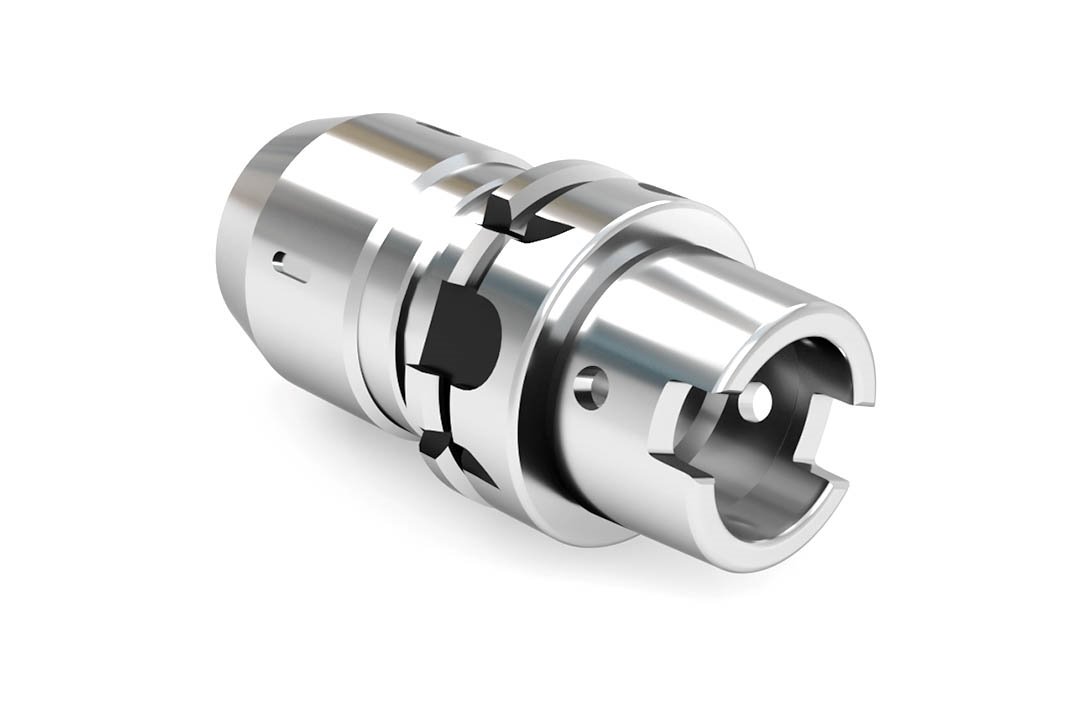

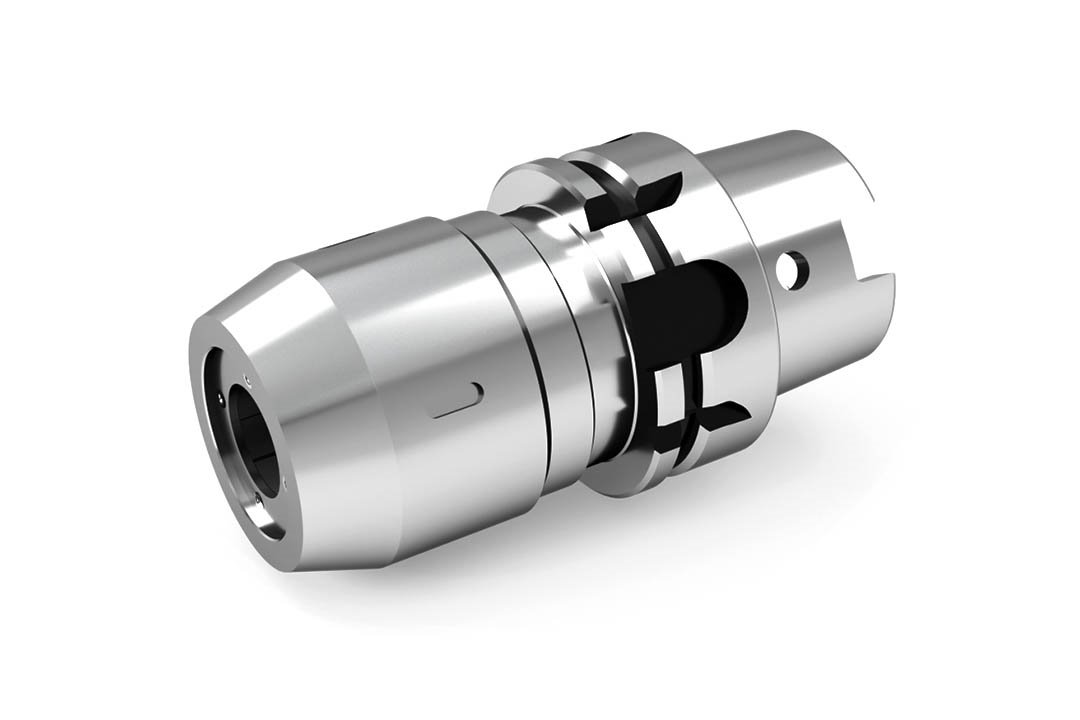

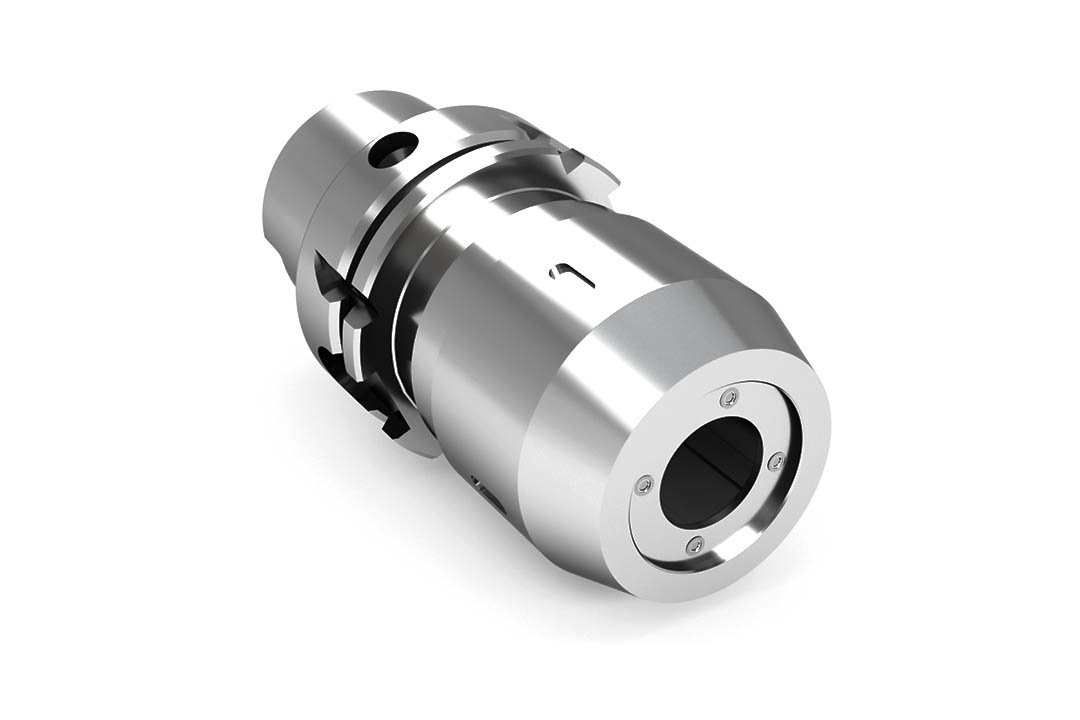

- Typ: 7651 – oprawka frezarska Power Milling Chuck
- Chwyt narzędzia: do narzędzi z chwytem cylindrycznym
- System mocowania: mechaniczny zacisk 360° zapewniający bardzo dużą siłę trzymania narzędzia
- Chłodzenie: A – bez chłodzenia, przeznaczona do pracy w suchym procesie obróbki lub z chłodziwem zewnętrznym
- Dokładność bicia promieniowego: wysoka precyzja prowadzenia narzędzia podczas obróbki
- Wyważenie: G2.5 przy 25 000 obr./min – przystosowana do pracy z wysokimi prędkościami
- Konstrukcja: sztywna i odporna na drgania, zapewniająca stabilną pracę podczas intensywnego frezowania
- Mocowanie bezpośrednie: narzędzie montowane bez użycia tulejek zaciskowych
- Przeznaczenie: frezy trzpieniowe, wiertła, rozwiertaki oraz inne narzędzia z chwytem walcowym
- Zastosowanie: centra obróbcze CNC, frezarki konwencjonalne oraz operacje wymagające dużej sztywności mocowania
- Korzyści: wysoka stabilność procesu obróbki, redukcja drgań, pewne mocowanie narzędzia oraz wydłużona żywotność narzędzi
| Parametr | Wartość |
|---|---|
| K HSK-A | 63 |
| d | 20 mm |
| A | 120 mm |
| D | 66 mm |
| Kod produktu | 0642 176 510 107 |
Chwyt HSK-A do wymiany automatycznej - właściwości
| Parametr | Wartość |
|---|---|
| K HSK-A | 63 |
| D | 63 mm |
| D1 | 48 mm |
| D2max. | 53 mm |
| D3 | 73.3 mm |
| B1 | 18 mm |
| B2 | 16 mm |
| B3 | 12,54 mm |
| a | 6,3 mm |
| d7 | 7 mm |
| L1 | 32 mm |
| L2 | 18,13 mm |
| L3 | 18 mm |
| L4 | 26,5 mm |
| L5 | 20 mm |
| F1 | 26 mm |
| F2 | 42 mm |
| M | M18x1 |
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 58±2 HRC
- Tolerancja kąta stożka AT3
- Wyważane w klasie G 2,5/25 000 obr/min
