Opis produktu
Właściwości i zastosowanie:

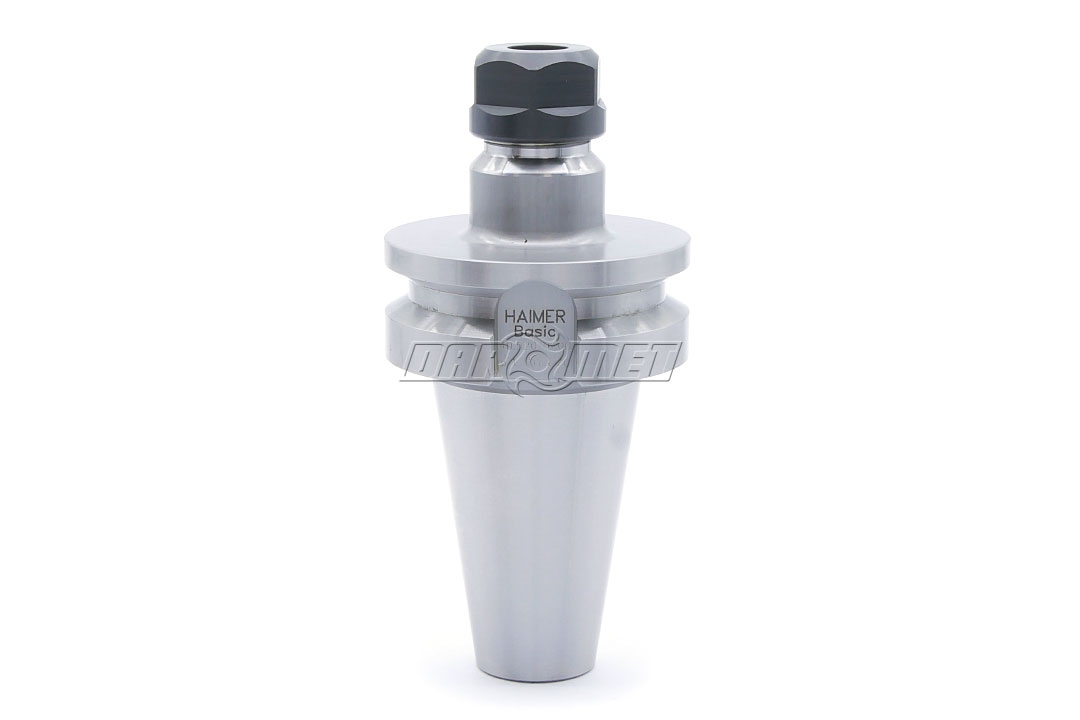

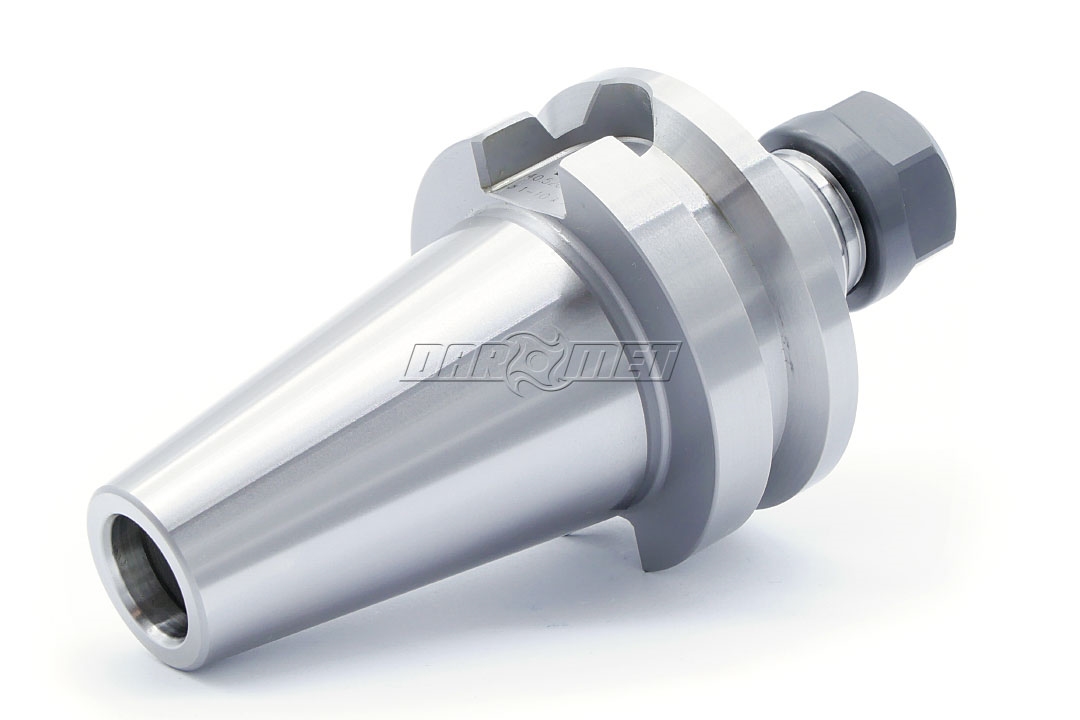

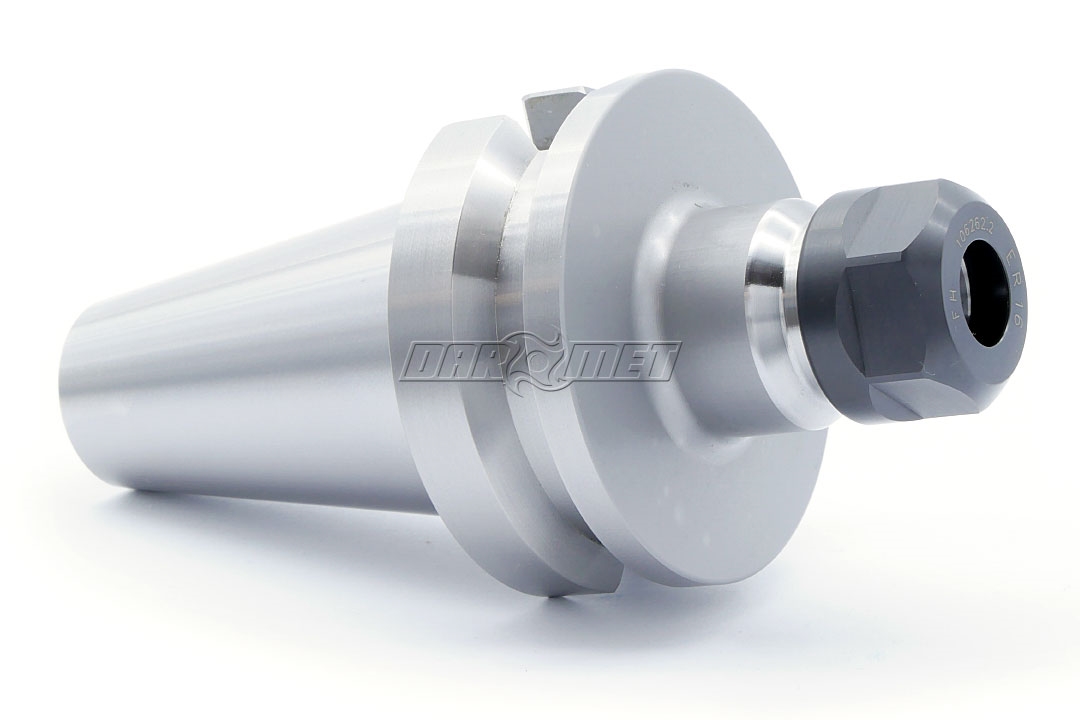

- Uchwyt zaciskowy Basic ze stożkiem BT 40 to oprawka zaciskowa do standardowej obróbki.
- Oprawka zaciskowa HAIMER MAS 403-BT - 40 do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER16 zgodnie z ISO 15488 (dawniej DIN 6499).
- Wykonany system chłodzenia AD umożliwiający tylko centralne doprowadzenie chłodziwa poprzez pokrętło retencyjne.
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Tolerancja stożka AT3
- Oprawka jest dostarczana z nakrętką zabezpieczającą.
- Wszystkie powierzchnie funkcyjne uchwytu są precyzyjnie obrobione.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa BT40 (nie wchodzi w skład zestawu).
Dane techniczne:
Parametr | Wartość |
---|---|
Chwyt | MAS 403-BT - 40 |
Typ tulejki ER | 16 |
D | 28 mm |
Zakres mocowanych średnic | 0,5 - 10 mm |
L | - |
A | 70 mm |
Kod produktu | 40.520.16.00 |
