Opis produktu
Właściwości i zastosowanie:

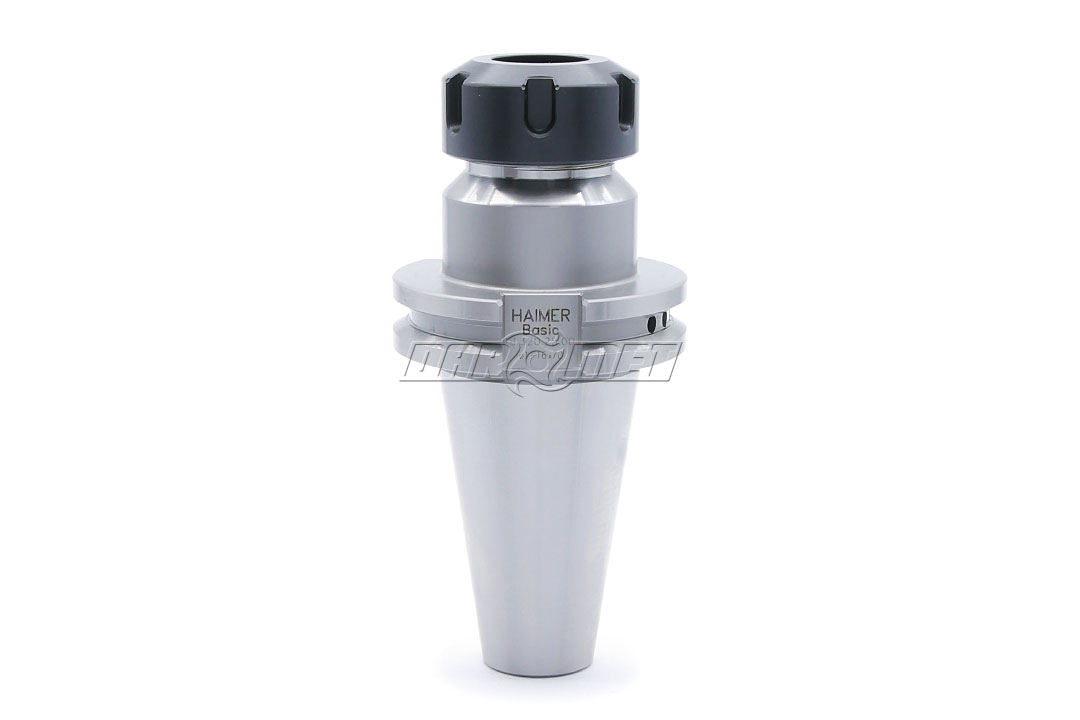

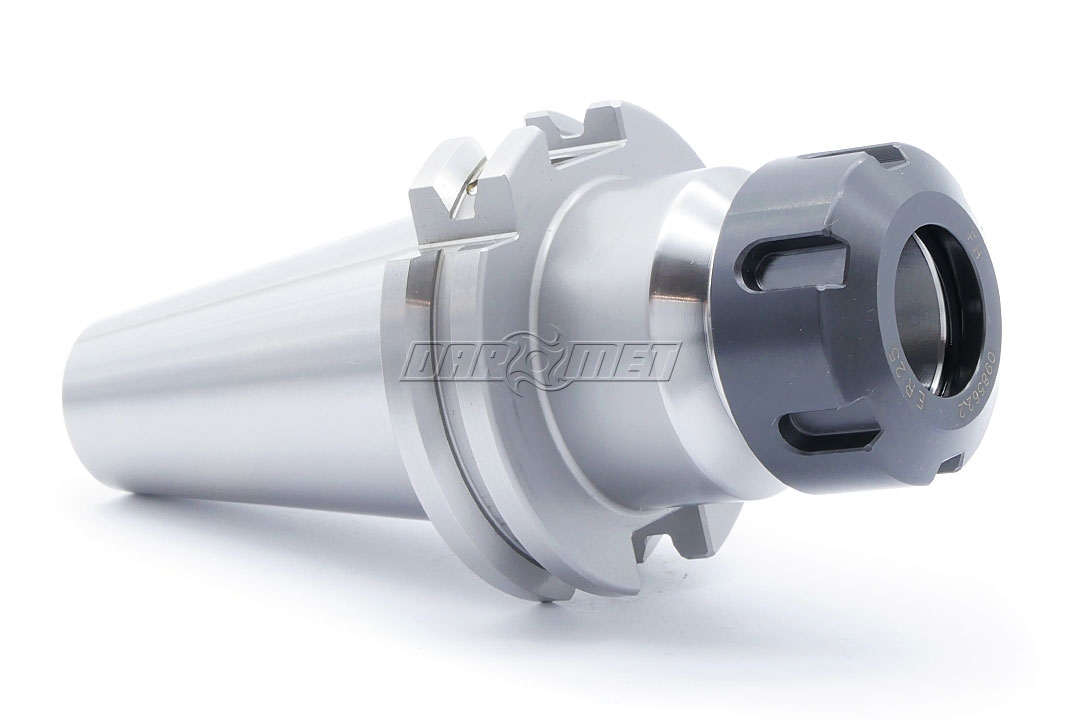

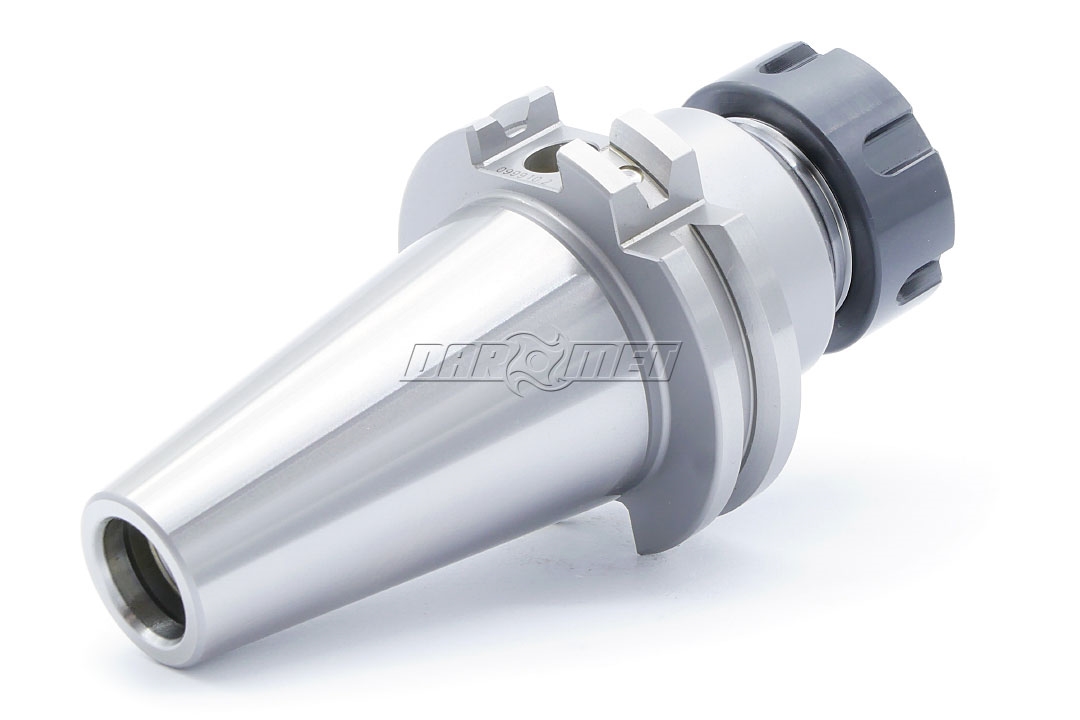

- Uchwyt zaciskowy Basic ze stożkiem DIN 40 to oprawka zaciskowa do standardowej obróbki.
- Oprawka zaciskowa HAIMER ISO 7388-1 SK40 (dawniej DIN 69871) do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER25 zgodnie z ISO 15488 (dawniej DIN 6499).
- Wykonany system chłodzenia AD umożliwiający tylko centralne doprowadzenie chłodziwa poprzez pokrętło retencyjne.
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Tolerancja stożka AT3
- Oprawka jest dostarczana z nakrętką zabezpieczającą.
- Wszystkie powierzchnie funkcyjne uchwytu są precyzyjnie obrobione.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa DIN 40 (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 SK40 |
| Typ tulejki ER | 25 |
| D | 42 mm |
| Zakres mocowanych średnic | 1 - 16 mm |
| L | 63,5 mm |
| A | 70 mm |
| Kod produktu | 40.320.25.00 |
Chwyt ISO 7388-1 SK40 (DIN 69871) - informacje techniczne
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
