Opis produktu
Właściwości i zastosowanie:

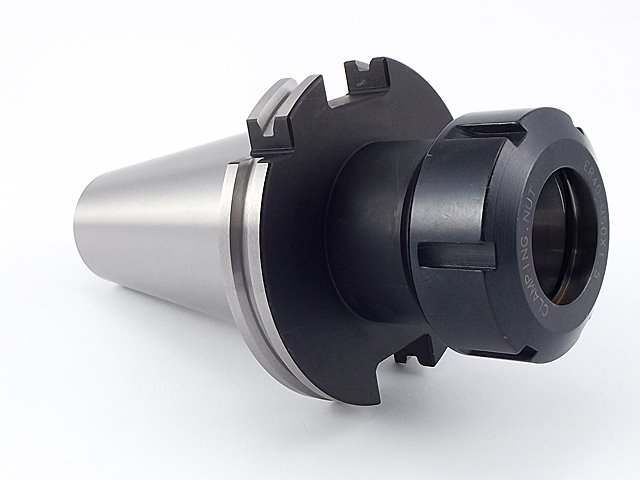

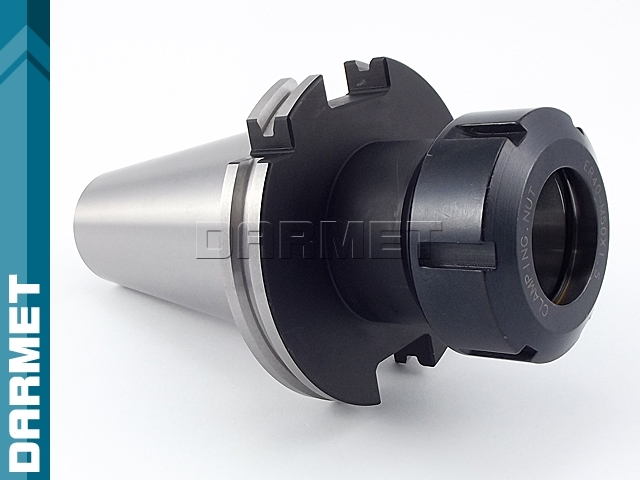

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy wg DIN 69871 (DIN 50) zakończony gwintem wewnętrznym M24.
- Wykorzystywana w obrabiarkach konwencjonalnych oraz CNC.
- Kompatybilne tulejki ER40 do oprawki zaciskowej.
- Do dokręcania nakrętek ER40 niezbędny jest klucz hakowy lub wielopunktowy ER40, który nie wchodzi w skład wyposażenia.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN69871) | SK50 |
| Tulejka zaciskowa | ER40 |
| D | 63 mm |
| D1 | 69,85 mm |
| L1 | 80 mm |
| Waga | 3,2 kg |
Informacje techniczne: chwyt DIN 69871.
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
Instrukcje obsługi
