Opis produktu
Właściwości i zastosowanie:
- Oprawka zaciskowa przelotowa do tulejek ER40 przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Na kołnierzu oprawki wypalono jej rozmiar dla szybkiego rozpoznania i wyboru.
- Uchwyt stożkowy wg DIN 69871 SK50 z wewnętrznym gwintem mocującym stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Dodatkowy wkręt wewnątrz oprawki służy do ustalenia głębokości mocowanego narzędzia w koszyczku oraz jako blokada dozowania chłodziwa.
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka AT3.
- Z łatwością zaciśniesz i odkręcisz nakrętkę za pomocą klucza wielopunktowego lub hakowego.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa.
- Produkt w 100% wyprodukowany w Polsce.

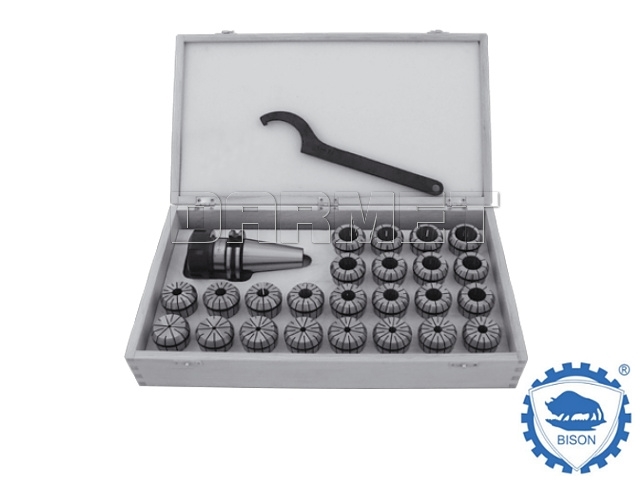

- W zestawie znajduje się klucz oraz 24 tulejek zaciskowych (3 - 26 mm).
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN69871) | DIN50 | |
| Tulejka zaciskowa | ER40 | |
| A | 130 | mm |
| D | 63 | mm |
| Zakres mocowania* | 3 - 32 | mm |
| Kod produktu | 0642 176 172 506 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
