Opis produktu
Właściwości i zastosowanie:
- Oprawka zaciskowa przelotowa do tulejek ER32 przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Na kołnierzu oprawki wypalono jej rozmiar dla szybkiego rozpoznania i wyboru.
- Uchwyt stożkowy wg DIN 69871 SK50 z wewnętrznym gwintem mocującym stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Dodatkowy wkręt wewnątrz oprawki służy do ustalenia głębokości mocowanego narzędzia w koszyczku oraz jako blokada dozowania chłodziwa.
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka AT3.
- Z łatwością zaciśniesz i odkręcisz nakrętkę za pomocą klucza wielopunktowego lub hakowego.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa.
- Produkt w 100% wyprodukowany w Polsce.

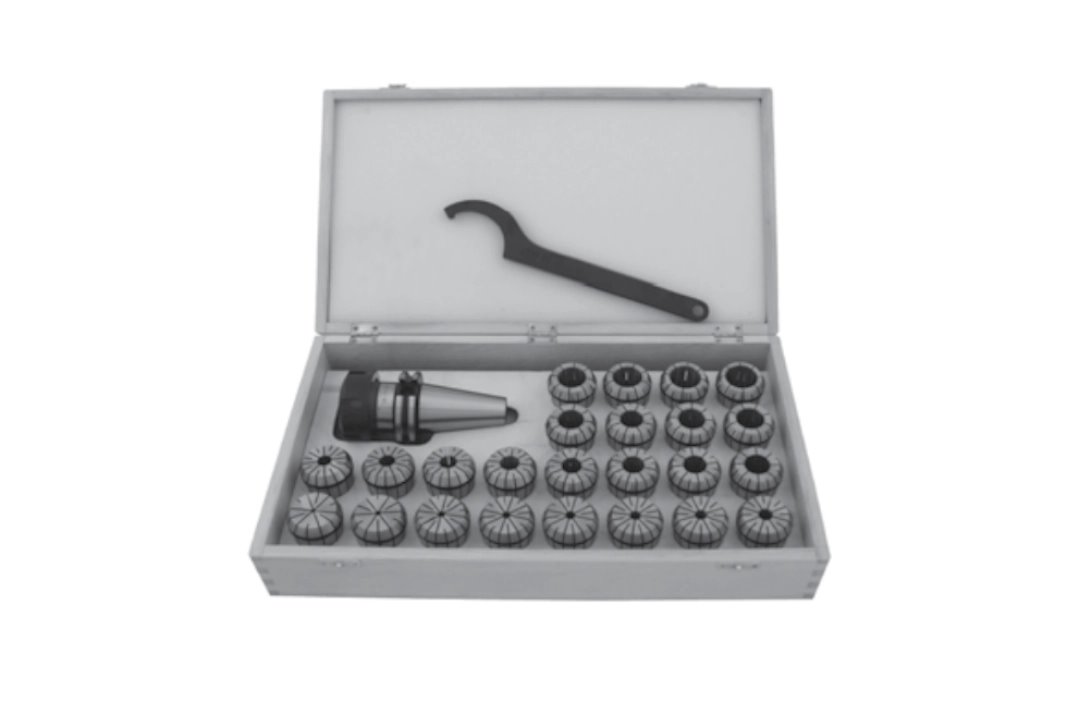

- W zestawie znajduje się klucz oraz 8 tulejek zaciskowych (Ø4, 5, 6, 8, 10, 12, 16, 20 mm).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Typ oprawki (DIN 69871) | SK50 (DIN50) |
| Typ tulejki zaciskowej | ER32 |
| Długość (A) | 70 mm |
| Średnica (D) | 50 mm |
| Zakres mocowania zestawu | 3–20 mm |
| Liczba tulejek w zestawie | 8 szt. |
| Średnice tulejek w zestawie | 4, 5, 6, 8, 10, 12, 16, 20 mm |
| Kod produktu | 0642 176 171 518 |
Informacje techniczne: chwyt DIN 69871
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
