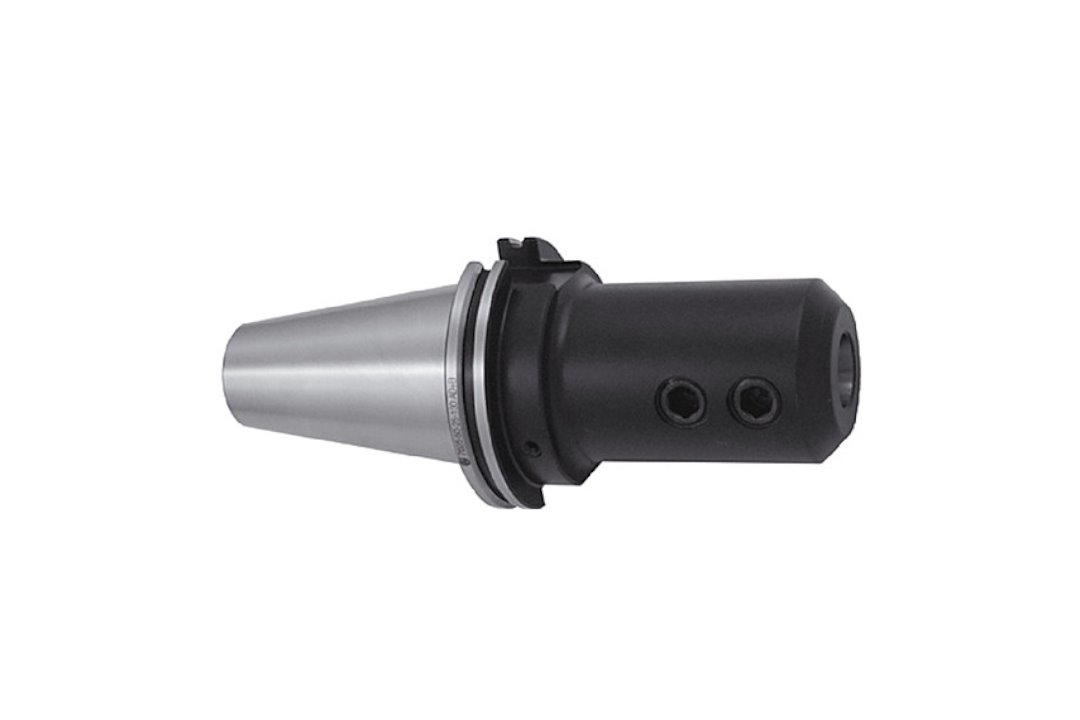

Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal nierdzewna AISI 303 – odporna na korozję i ścieranie, zapewnia długą żywotność oprawki
- Interfejs: Double Contact – podwójny punkt styku poprawiający przewodzenie ciepła i stabilność mocowania
- Mocowanie: szybkozłącze typu U-4137/0 zapewniające łatwy montaż i demontaż
- Wyważenie: konstrukcja zoptymalizowana pod stabilne pozycjonowanie przy montażu dynamicznym i częstym demontażu
- Dokładność mocowania: precyzyjne osadzenie trzpienia, redukcja luzów i wibracji, poprawa powtarzalności
- Konstrukcja: podwójny styk zapewnia równomierne odprowadzanie ciepła, chroniąc trzpień i elementy narzędzia
- Odporność: wysoka odporność mechaniczna i termiczna, możliwość pracy w trudnych warunkach przemysłowych
- Zastosowanie: szybkie ustalanie i łączenie elementów obrabianych, montaż trzpieni w maszynach, urządzeniach przemysłowych i stanowiskach roboczych
- Szczególnie polecana tam, gdzie wymagana jest stabilność, precyzja i efektywne chłodzenie kontaktu narzędzia z oprawką
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt K 7:24 | 50 DC |
| d | 25 mm |
| A | 80 mm |
| d1 | 65 mm |
| Fig. | 2 |
| Szybkozłącze | U-4137/0 |
| Kod produktu | 0642 176 254 769 |
Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 50 |
| a | 1,5 mm |
| b H12 | 25,7 mm |
| d1 | 69,85 mm |
| d2 | M 24 |
| d3H7 | 25 mm |
| d5H7 | 107,25 mm |
| d6 | 97,5 mm |
| d8max. | 80 mm |
| f3 | 17,6 mm |
| l1max. | 101,75 mm |
| l2 | 11,5 mm |
| l3 | 47 mm |
| l5 | 30 mm |
| l6 | 35,5 mm |
| l7 | 37,7 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 58±2 HRC
- Tolerancja kąta stożka At3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
