Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal nierdzewna AISI 303 – odporna na korozję i ścieranie, zapewnia długą żywotność oprawki
- Interfejs: Double Contact – podwójny punkt styku poprawiający przewodzenie ciepła i stabilność mocowania
- Mocowanie: szybkozłącze typu U-4138/0 zapewniające łatwy montaż i demontaż
- Wyważenie: konstrukcja zoptymalizowana pod stabilne pozycjonowanie przy montażu dynamicznym i częstym demontażu
- Dokładność mocowania: precyzyjne osadzenie trzpienia, redukcja luzów i wibracji, poprawa powtarzalności
- Konstrukcja: podwójny styk zapewnia równomierne odprowadzanie ciepła, chroniąc trzpień i elementy narzędzia
- Odporność: wysoka odporność mechaniczna i termiczna, możliwość pracy w trudnych warunkach przemysłowych
- Zastosowanie: szybkie ustalanie i łączenie elementów obrabianych, montaż trzpieni w maszynach, urządzeniach przemysłowych i stanowiskach roboczych
- Szczególnie polecana tam, gdzie wymagana jest stabilność, precyzja i efektywne chłodzenie kontaktu narzędzia z oprawką
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt K 7:24 | 40 DC |
| d | 32 mm |
| A | 100 mm |
| d1 | 72 mm |
| Fig. | 2 |
| Szybkozłącze | U-4138/0 |
| Kod produktu | 0642 176 249 780 |

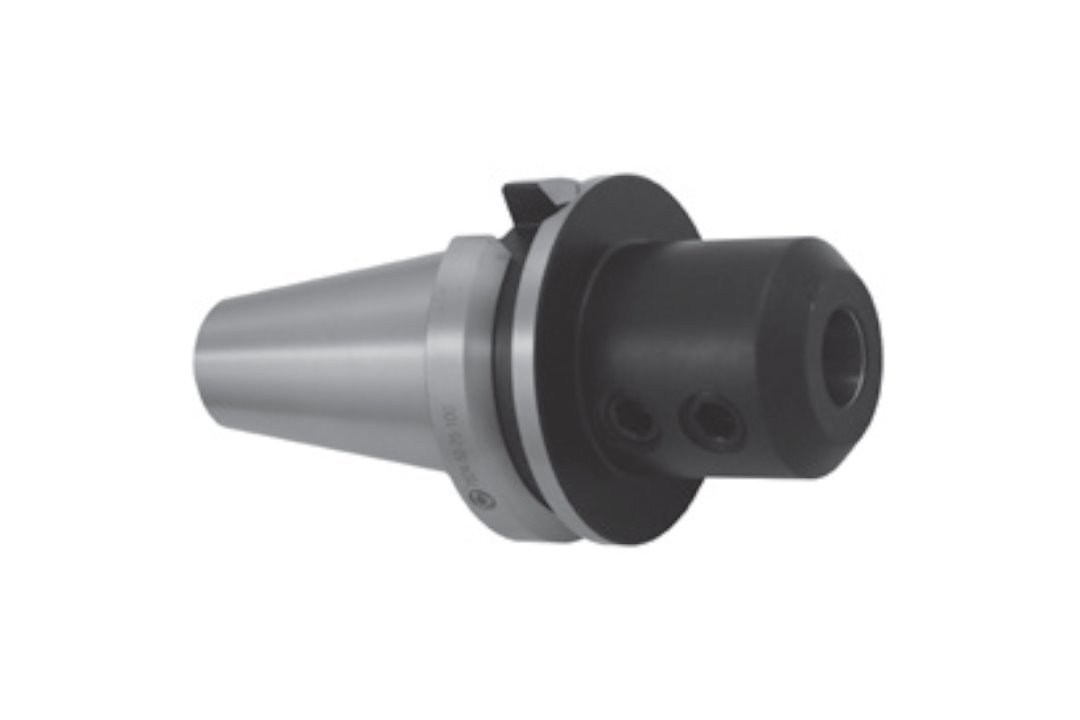

Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 40 |
| D1 | 44,65 mm |
| D3 | 63 mm |
| D4 | 75,6 mm |
| l1 | 65,4 mm |
| l2 | 30 mm |
| l4 | 9 mm |
| bH12 | 63,55 mm |
| t | 22,6 mm |
| d | 10 mm |
| d2H7 | 17 mm |
| M | M 16 |
| e | 26 mm |
| v | 16,6 mm |
| y | 1 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 60±0,5 HRC
- Tolerancja kąta stożka AT3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
