Opis produktu
Właściwości i zastosowanie:

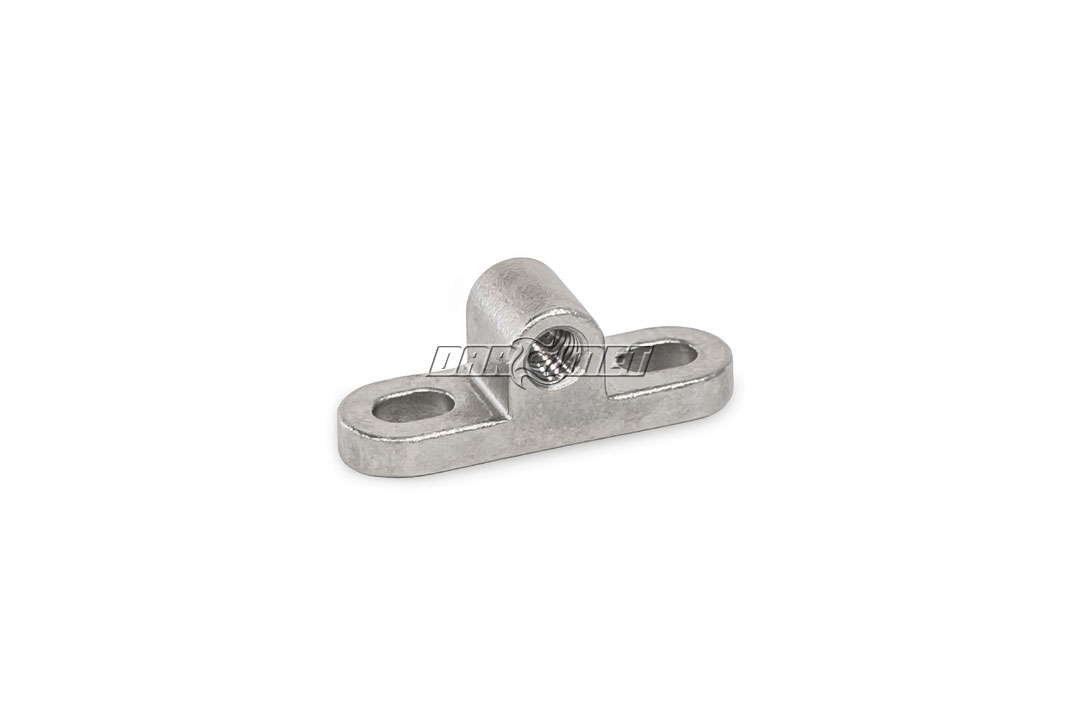

Za pomocą oprawek montażowych GN 3492 można szybko i łatwo zamocować standardowe części z gwintem zewnętrznym, takie jak zatrzaski kulkowe/trzpieniowe lub śruby ustalające, prostopadle do płaszczyzny montażowej. Podłużne otwory montażowe i gwint ustalający umożliwiają regulację oprawek montażowych w dwóch kierunkach.
Aby zapobiec przypadkowemu przestawieniu, standardową część można zabezpieczyć za pomocą blokady gwintu, przeciwnakrętką lub wkrętem dociskowym.
Typ B: mocowanie z obu stron
Stal nierdzewna odlew precyzyjny AISI CF-8 NI, piaskowane na mat GS.
Tabela dostępnych rozmiarów i modeli:
| Oznaczenie | b1 [mm] |
d1 [mm] |
b2 [mm] |
d2 Dla śruby |
h1 |
h2 [mm] |
długość l [mm] |
m1 [mm] |
m2 [mm] |
m3 [mm] |
Waga [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 3492-8-M4-B-NI-GS | 8 | M4 | 7 | M3 | 2,5 | 9,5 | 25 | 6 | 16 | 1,5 | 0,05 |
| GN 3492-10-M5-B-NI-GS | 10 | M5 | 8 | M4 | 3,5 | 12 | 32 | 8 | 20 | 2 | 0,09 |
| GN 3492-12-M6-B-NI-GS | 12 | M6 | 10 | M5 | 4 | 15 | 38 | 10 | 24 | 2,5 | 0,15 |
| GN 3492-16-M8-B-NI-GS | 16 | M8 | 13 | M6 | 5 | 18,5 | 47 | 12 | 30 | 3 | 0,34 |
| GN 3492-20-M10-B-NI-GS | 20 | M10 | 16 | M8 | 6 | 23 | 60 | 15 | 38 | 4 | 0,58 |
