Opis produktu
Właściwości i zastosowania:
- Stal nierdzewna AISI 316, toczona, spawalna
- Śruba z łbem walcowym DIN 912-A4

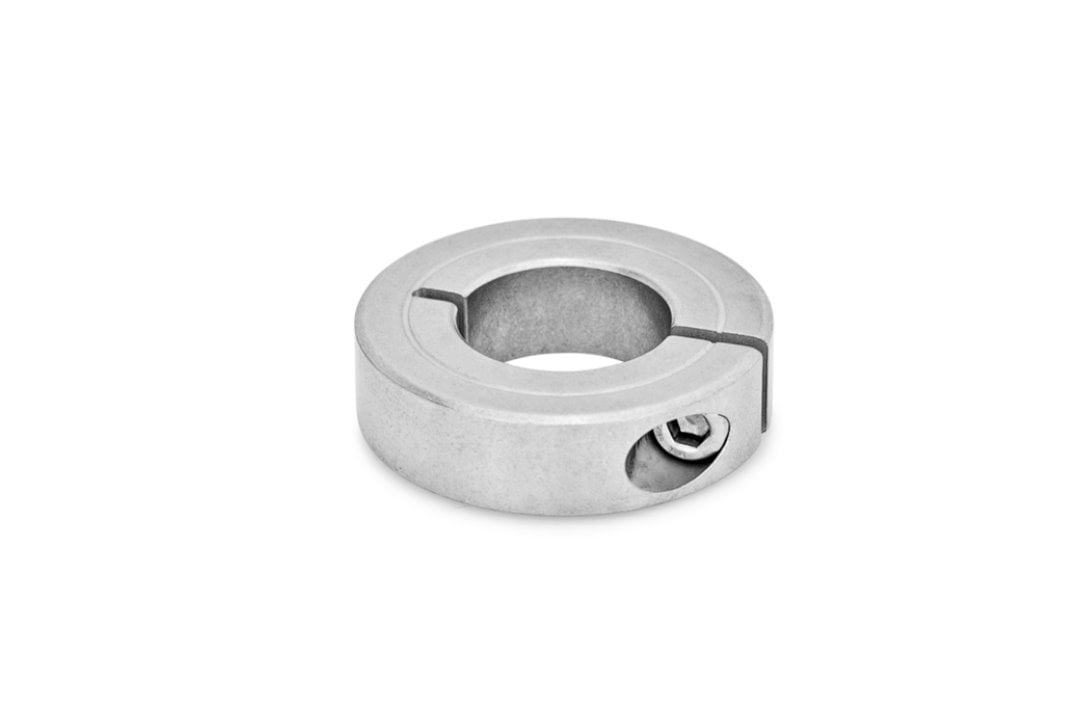

- Pierścienie osadcze rozcięte GN 706.2 można łatwo i bezpiecznie montować, zmniejszając wysokość szczeliny przy dużej sile mocowania, dzięki czemu działają one np. jako ogranicznik krańcowy
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 706.2-55-B28-A4 |
| d1 | 55 mm |
| d2H10 | B 28 |
| b ±0.2 | 15 mm |
| d3 | M 6 |
| s | 1,6 mm |
| x ≈ Wystająca część łba śruby | 0,5 mm |
| Waga | 0,198 kg |
Warianty:
- Typ AL - aluminium toczone, bębnowane
- Typ A4 – stal nierdzewna AISI 316, toczona, spawalna; śruba DIN 912-A4
- Typ NI – stal nierdzewna AISI 316LHC, spiekana; śruba DIN 912-A2
- Typ ST - stalowy spiek (Distaloy AB)
