Opis produktu
Właściwości i zastosowanie:

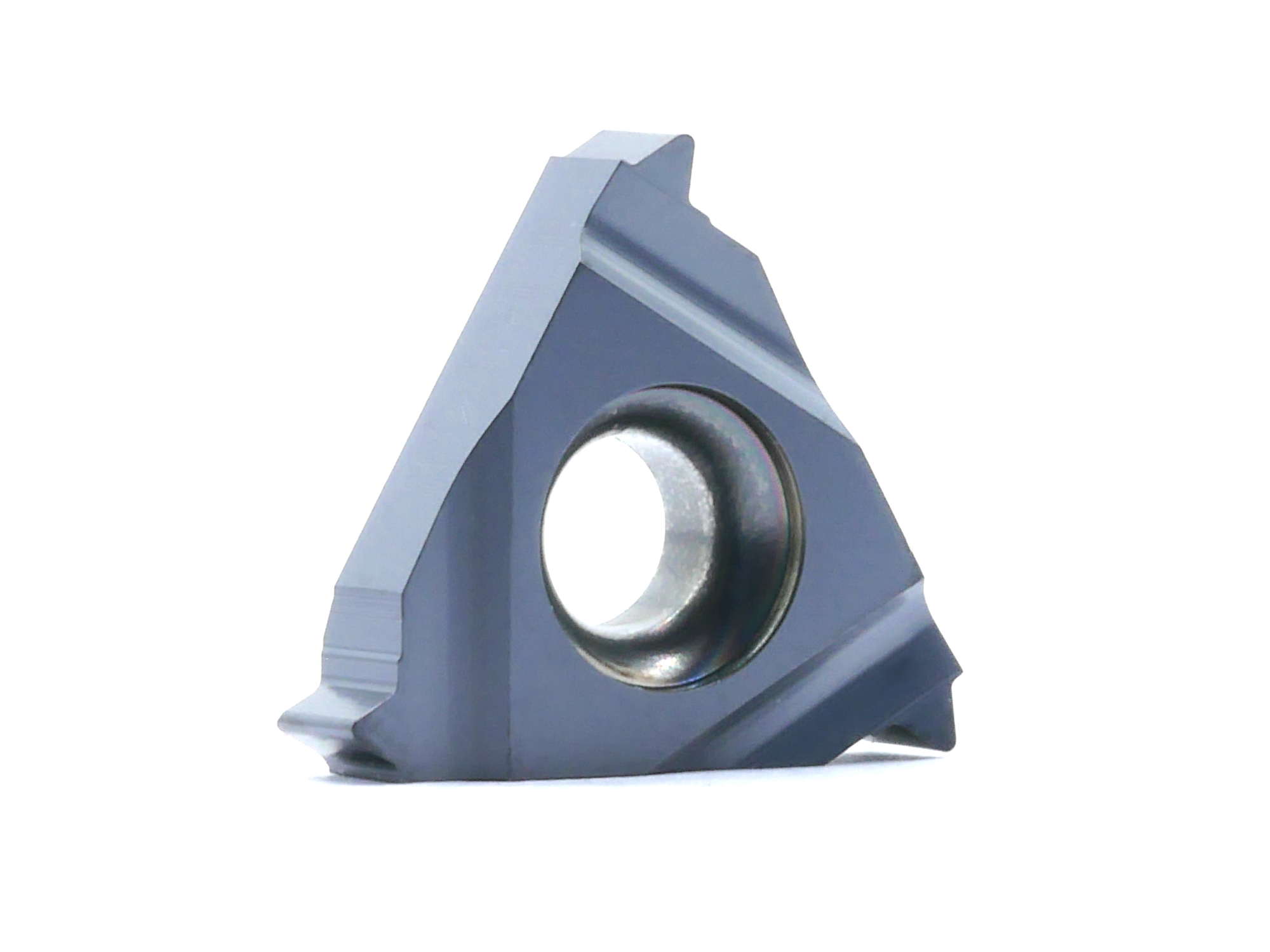

- Płytka do toczenia gwintów rurowych zewnętrznych - prawa DS2136A.
- Wykonana z węglika spiekanego.
- Powłoka TiAIN PVD o grubości 2 - 4 mikronów.
- Płytka do toczenia gwintu calowego według standardu Whitwortha BS - 55°.
- Doskonale sprawdzi się przy obróbce stali węglowych, stopowych, nierdzewnych, staliwa, żeliwa i metali nieżelaznych.
- Jedna płytka pozwala wykonać duży zakres średnic gwintu, płytki zapewniają doskonałą wydajność w czasie skrawania oraz długą żywotność.
- Specjalnie zaprojektowana do współpracy z nożami tokarskimi o rozmiarze gniazda 16 ER i dedykowana do precyzyjnego toczenia gwintów zewnętrznych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Rozmiar płytki - L | 16 mm |
| I.C. | 3/8 in |
| Skok gwintu | 14 TPI |
| X | 1 mm |
| Y | 1,2 mm |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Parametry skrawania:
| Materiał | Vc (m/min) | |
|---|---|---|
| P | stal | 90 - 180 |
| M | stal nierdzewna | 60 - 120 |
Dostępności są informacyjne na podstawie danych z firmy DARMET i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
