Opis produktu
Właściwości i zastosowanie:

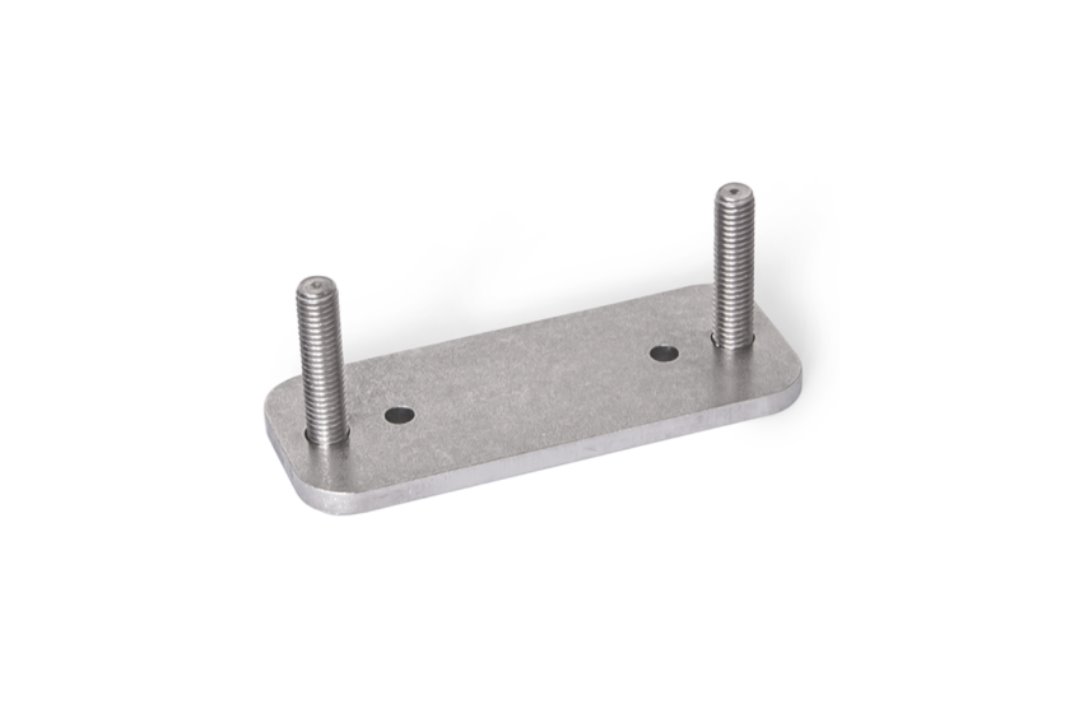

- Płytka montażowa z wciśniętymi trzpieniami gwintowanymi do zawiasów przegubowych GN 7241, GN 7243 i GN 7247 - wymiary odpowiadają płytom montażowym zawiasów.
- Montowana od zewnątrz przez otwory przelotowe w ścianie obudowy lub przyspawana od wewnątrz. Zewnętrzna strona obudowy pozostaje wolna od elementów montażowych - ochrona przed wandalizmem i łatwe czyszczenie.
- Nie są potrzebne otwory gwintowane, śruby ani podkładki - odpada czasochłonny montaż wstępny i przytrzymywanie elementów przy dokręcaniu.
- Otwory d 2 pod kołki rozporowe lub pozycjonujące ułatwiają ustawienie płytki względem zawiasu.
- Materiał: płytka i trzpienie ze stali nierdzewnej AISI 304, wykończenie matowe, szlifowane (MT).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 7247.6-NI-75-30-MT |
| l 1 | 75 mm |
| l 2 (długość trzpienia) | 30 mm |
| b | 30 mm |
| d 1 (gwint trzpienia) | M 6 |
| d 2 (otwór pod kołek) | 4 mm |
| m 1 | 61 mm |
| m 2 | 40 mm |
| s (grubość) | 4 mm |
| Waga | 0,079 kg |
Przykład montażu:
Akcesoria GN 7247.2 (podkładki dystansowe), GN 7247.4 (płytki z otworami gwintowanymi) i GN 7247.6 (płytki z trzpieniami gwintowanymi) można łączyć ze sobą przy montażu zawiasów przegubowych.
Dostępne wykonania GN 7247.6:
Rozmiary l 1 x b: 60 x 30 mm oraz 75 x 30 mm.
Długość trzpieni l 2 : 20, 25 i 30 mm (gwint M6).
