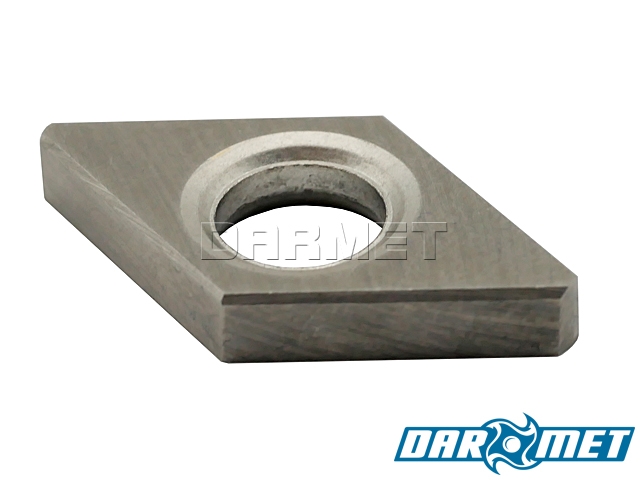

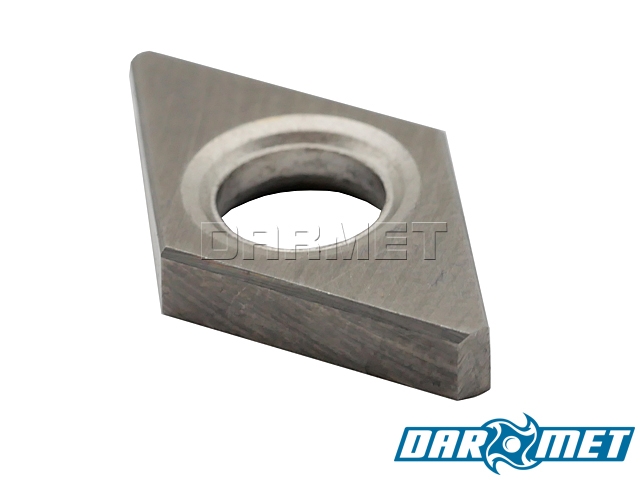

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki diament 55°
-

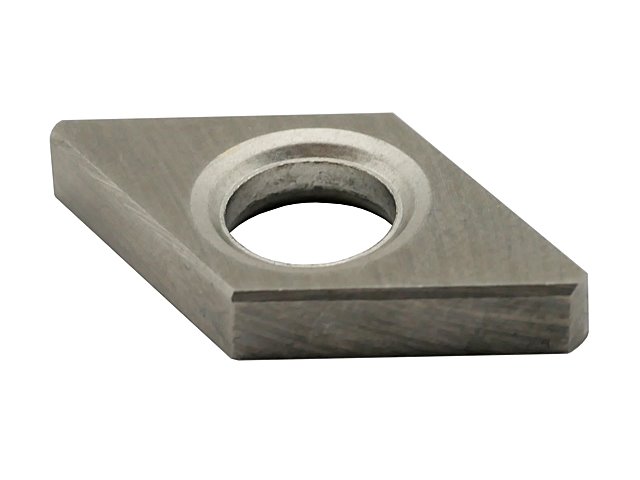

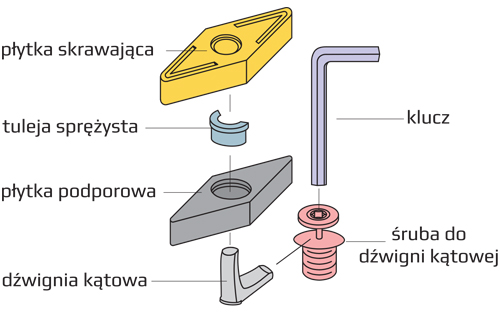

Płytka podporowa mocowana jest za pomocą:
- dźwigni kątowej LVP - w systemie mocowania P
- Otwór pod kołek zabezpieczony jest za pomocą tulei sprężystej SPP4
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 13,5 | mm |
| R | 0,8 | mm |
| T | 3,2 | mm |
| D | 6,9 | mm |
System mocowania
| Płytka podporowa SHPD1504 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| DNMG 150404 NN PVD | PDJNR/L 2020K15 | S32S-PDSNR/L15 |
| DNMG 150408 NN PVD | PDJNR/L 2525M15 | S40T-PDSNR/L15 |
| DNMG 150408 DM TS15C | PDJNR/L 3232P15 | S32S-PDUNR/L15 |
| DNMG 150412 NN PVD | PDJNR/L 2020K15-3 | S40T-PDUNR/L15 |
| DNMG 150412 DM TS15C | PDJNR/L 2525M15-3 | |
| DNMG 150412 DM TK10C | PDJNR/L 3232P15-3 | |
| DNMG 150604 NN PVD | PDNNR/L 2020K15 | |
| DNMG 150608 NN PVD | PDNNR/L 2525M15 | |
| DNMG 150608 DF TP15C | PDNNR/L 3232P15 | |
| DNMG 150608 DM TP25C | PDNNR/L 2020K15-3 | |
| DNMG 150608 DM TS15C | PDNNR/L 2525M15-3 | |
| DNMG 150608 DM TK10C | PDNNR/L 3232P15-3 | |
| DNMG 150612 NN PVD | ||
| DNMG 150612 DM TP25C | ||
| DNMG 150612 DM TK10C | ||
| DNMG 150612 DM TS15C | ||
