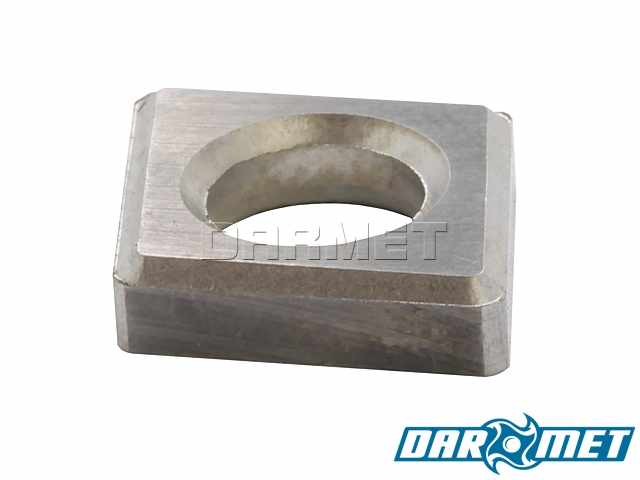

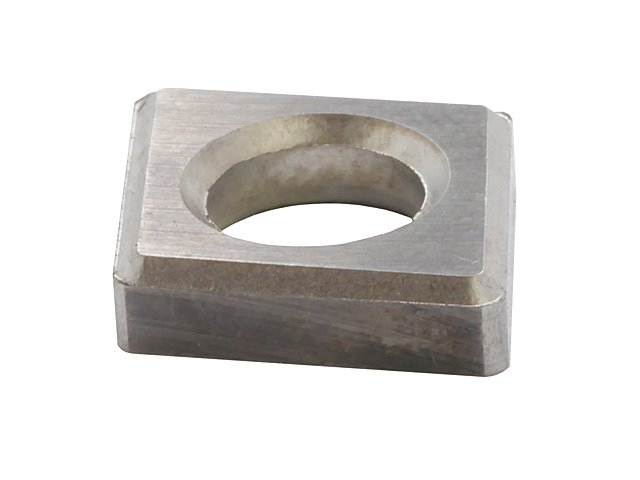

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki rombowy
-
Płytka podporowa mocowana jest za pomocą:
- dźwigni kątowej LVP4 - w systemie mocowania P
- Otwór pod kołek zabezpieczony jest za pomocą tulei sprężystej SPP4
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 12,45 | mm |
| R | 1,2 | mm |
| T | 3,2 | mm |
| otwór przelotowy | 7 | mm |
System mocowania
| Płytka podporowa SHPC1204B pasuje do: | ||
| płytek skrawających | noży tokarskich składanych wewnętrznych: | |
| CNMA 120416 NN PVD | S32S-PCLNR/L12 | |
| CNMG 120404 NN PVD | S40T-PCLNR/L12 | |
| CNMG 120404 DF TP15C | S50U-PCLNR/L12 | |
| CNMG 120404 DF TS15C | ||
| CNMG 120408 NN PVD | ||
| CNMG 120408 DF TP15C | ||
| CNMG 120408 DF TS15C | ||
| CNMG 120408 DMR TP15C | ||
| CNMG 120408 DMR TP25C | ||
| CNMG 120408 DMR TP40C | ||
| CNMG 120408 DMR TK10C | ||
| CNMG 120412 NN PVD | ||
| CNMG 120412 DMR TP15C | ||
| CNMG 120412 DMR TP25C | ||
| CNMG 120412 DMR TK10C | ||
| CNMG 120416 DMR TP25C | ||
| CNMP 120408 NN PVD | ||
| CNMP 120412 NN PVD | ||
