Opis produktu
Właściwości i zastosowanie:

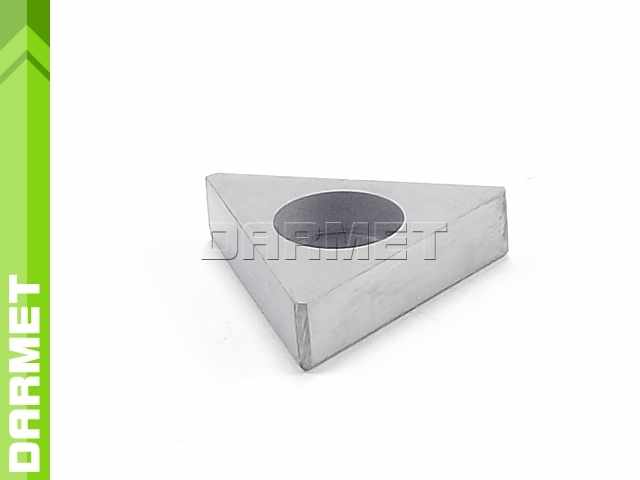

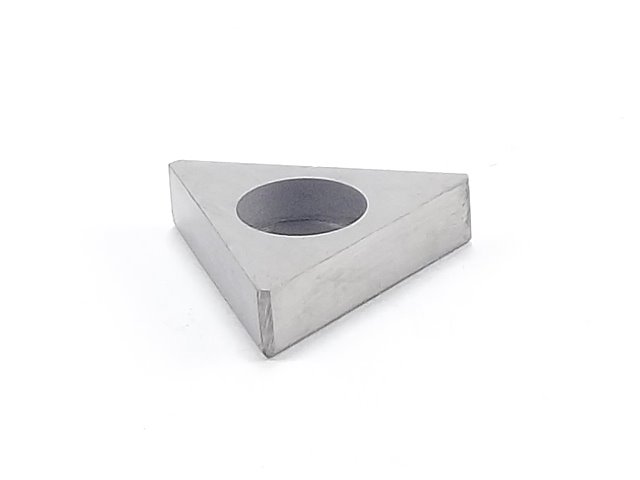

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki trójkąt
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 20,6 | mm |
| R | 0,8 | mm |
| T | 4,77 | mm |
| D | 7,44 | mm |
| Płytka podporowa SHMT2204 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| TNMG 220404 NN PVD | MTGNR/L 2525M22 |
| TNMG 220408 NN PVD | MTGNR/L 3232P22 |
| TNMG 220408 DM TP25C | MTJNR/L 2525M22 |
| TNMG 220412 NN PVD | MTJNR/L 3232P22 |
| MTJNR/L(B) 2525M22B | |
| MTJNR/L(B) 3232P22B | |
| MTFNR/L 2525M22 | |
| MTFNR/L 3232P22 | |
| MTQNR/L 2525M22 | |
| MTQNR/L 3232P22 | |
