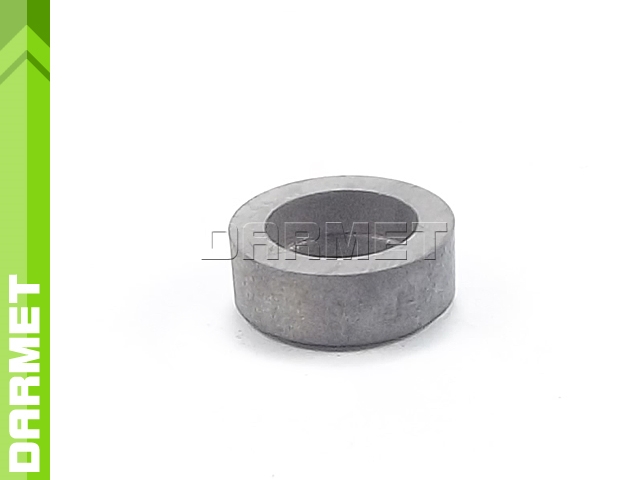

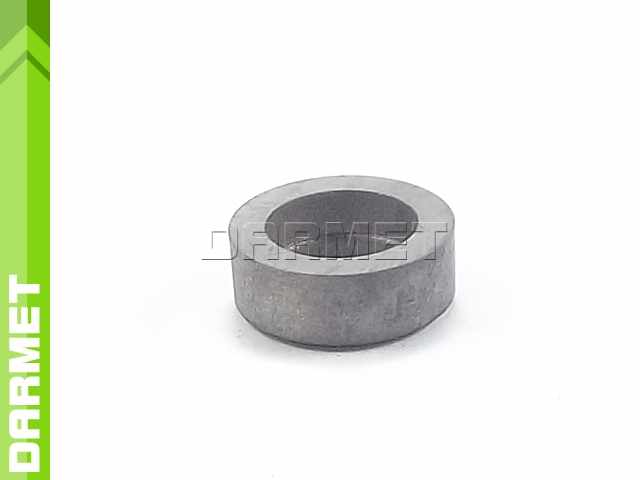

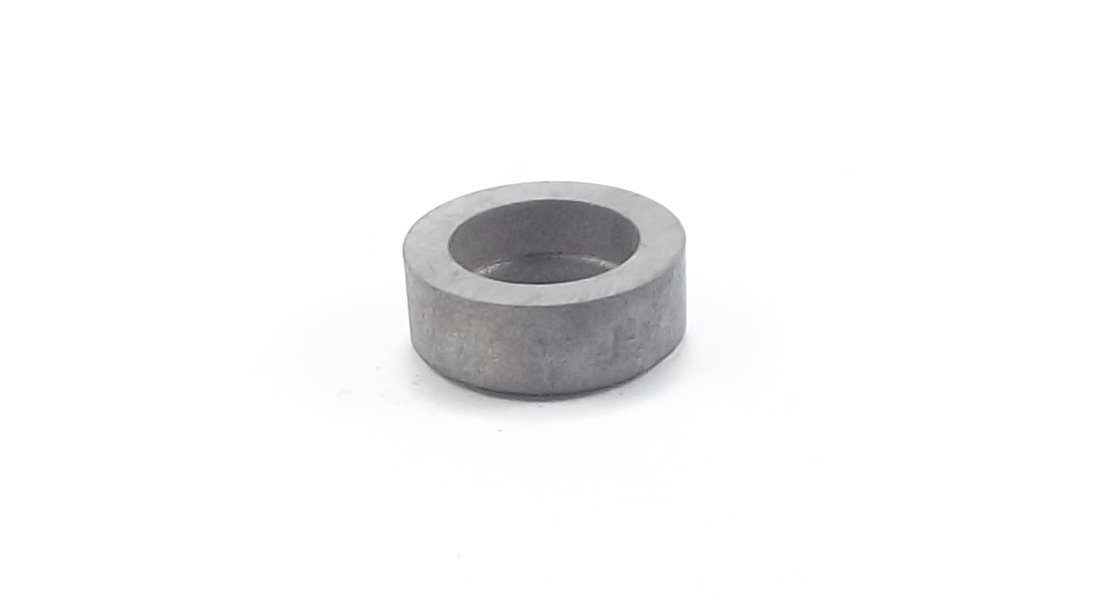

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki okrągły
-

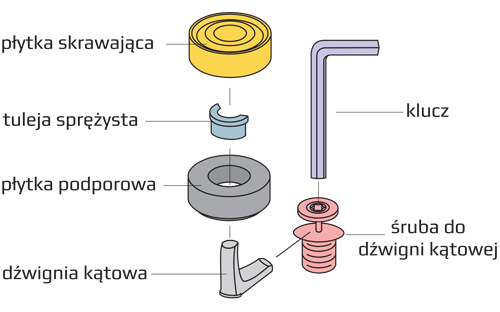

Płytka podporowa mocowana jest za pomocą:
- dźwigni kątowej LVP12C - system mocowania P
- Otwór pod kołek zabezpieczony jest za pomocą tulei sprężystej SPP3
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 9,8 mm |
| T | 3,2 mm |
| D | 5 mm |
System mocowania
| Płytka podporowa SHPR1204 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| RCMT 1204M0 PVD | PRDCN 2020K12 |
| RCMX 1204__ | PRDCN 2525M12 |
| PRGCR/L 2020K12 | |
| PRGCR/L 2525M12 | |
