Opis produktu
Właściwości i zastosowanie:

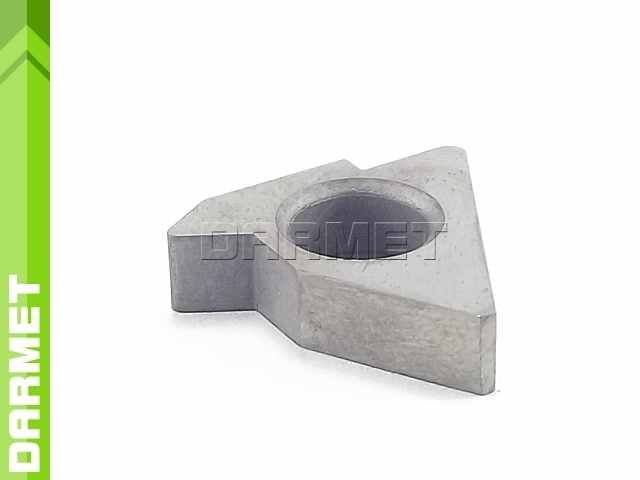

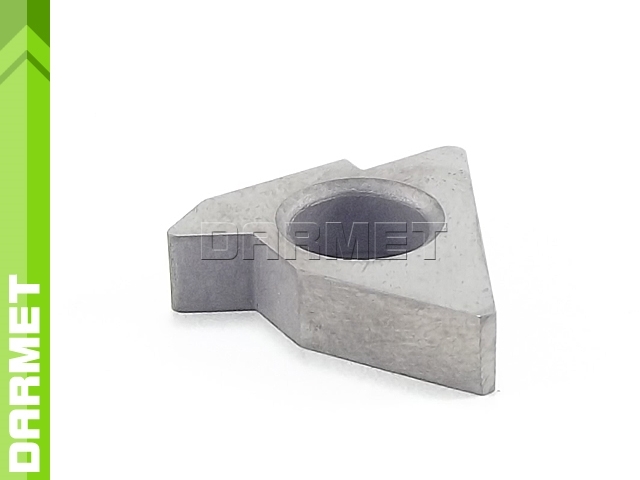

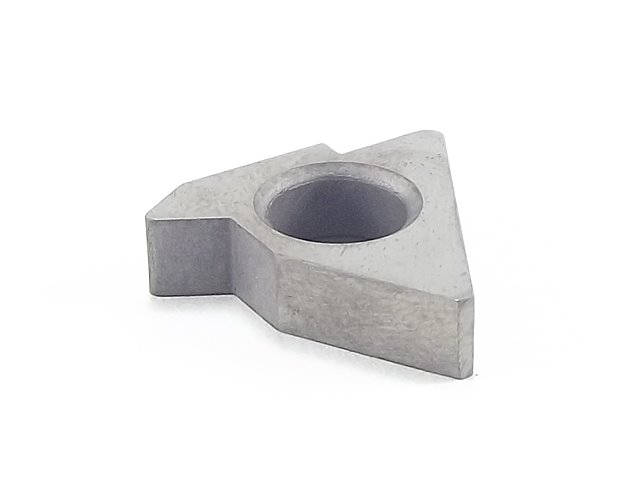

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki trójkąt
- Pasuje do noży tokarskich w systemie mocowania S
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| L | 17,6 | mm |
| H | 4,4 | mm |
| otwór przelotowy | 6,9 | mm |
System mocowania
| Płytka podporowa SHSLT22 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| 22ER/L | SER/L H 2525M22H | SIR/L H 0025R22H |
| 22IR/L | SER/L H 2525M22 | SIR/L 0025R22 |
| SER/L H 3225P22 | SIR/L 0032S22 | |
| SER/L H 3232P22 | SIR/L 0040T22 | |
