Opis produktu
Właściwości i zastosowanie

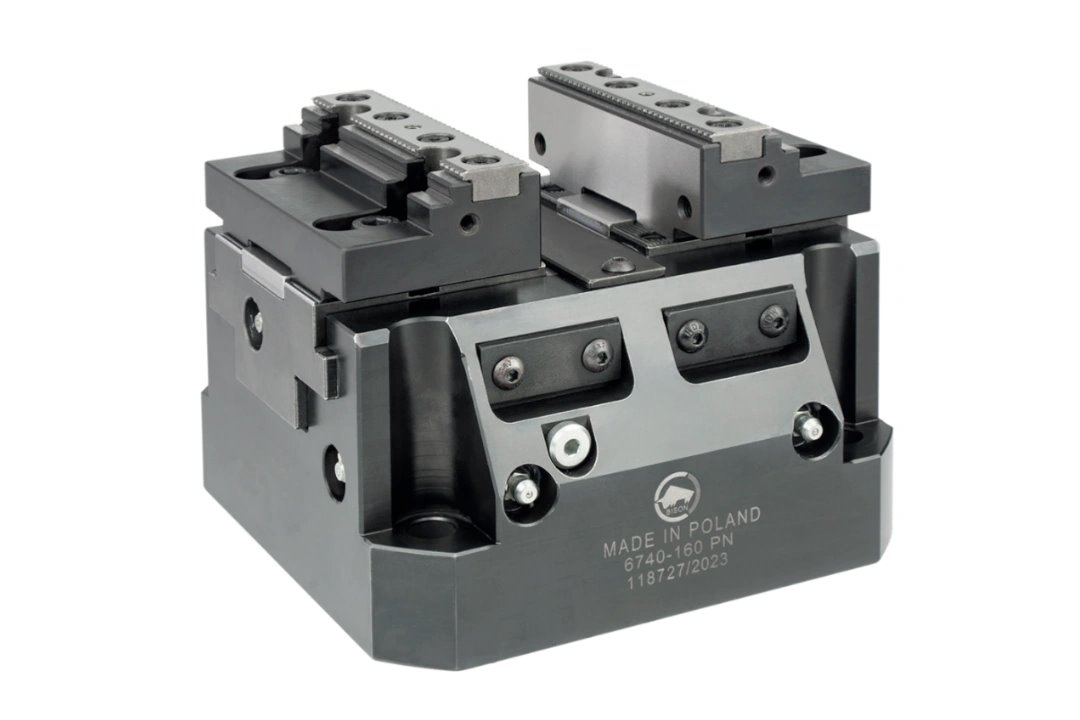

- Pneumatyczne imadło samocentrujące, przeznaczone do precyzyjnego mocowania detali na centrach obróbczych CNC oraz zautomatyzowanych stanowiskach produkcyjnych.
- Wersja PN z normalnym skokiem szczęk 3 mm zapewnia maksymalną siłę mocowania 40 kN przy ciśnieniu roboczym 9 bar.
- Samocentrujący mechanizm zacisku gwarantuje wysoką powtarzalność pozycjonowania oraz równomierny docisk obrabianego detalu.
- Hartowany stalowy korpus oraz elementy robocze zapewniają wysoką sztywność, odporność na zużycie i długą żywotność.
- Kompaktowa konstrukcja z zabezpieczeniem przed przedostawaniem się wiórów ułatwia utrzymanie imadła w czystości i zapewnia niezawodną pracę.
- Liniowa regulacja ciśnienia umożliwia precyzyjne dostosowanie siły mocowania do rodzaju obrabianego detalu.
- Przystosowane do centralnego smarowania, odpowietrzania oraz współpracy z układami automatyki przemysłowej.
- Szczęki podstawowe z uzębieniem 1,5 × 60° umożliwiają montaż wymiennych szczęk górnych.
- Przystosowane do mocowania zewnętrznego i wewnętrznego oraz opcjonalnego montażu czujników zbliżeniowych do kontroli położenia szczęk.
- W komplecie znajdują się śruby do mocowania i bazowania imadła na stole obrabiarki.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 6740-160 PN |
| Nr produktu | 326740011000 |
| max. L1 | 52,06 mm |
| max. L1 | 3,26 mm |
| Skok szczęki | 3 mm |
| Max. ciśnienie | 30 bar |
| Max. siła mocowania | 40 kN |
| Waga | 13,9 kg |
Oznaczenia modeli serii 6740
- P – wersja z zasilaniem pneumatycznym.
- H – wersja z zasilaniem hydraulicznym.
- N – normalny skok szczęk.
- L – długi skok szczęk.
- F – wersja z jedną szczęką nieruchomą.
