Opis produktu
Właściwości i zastosowanie:

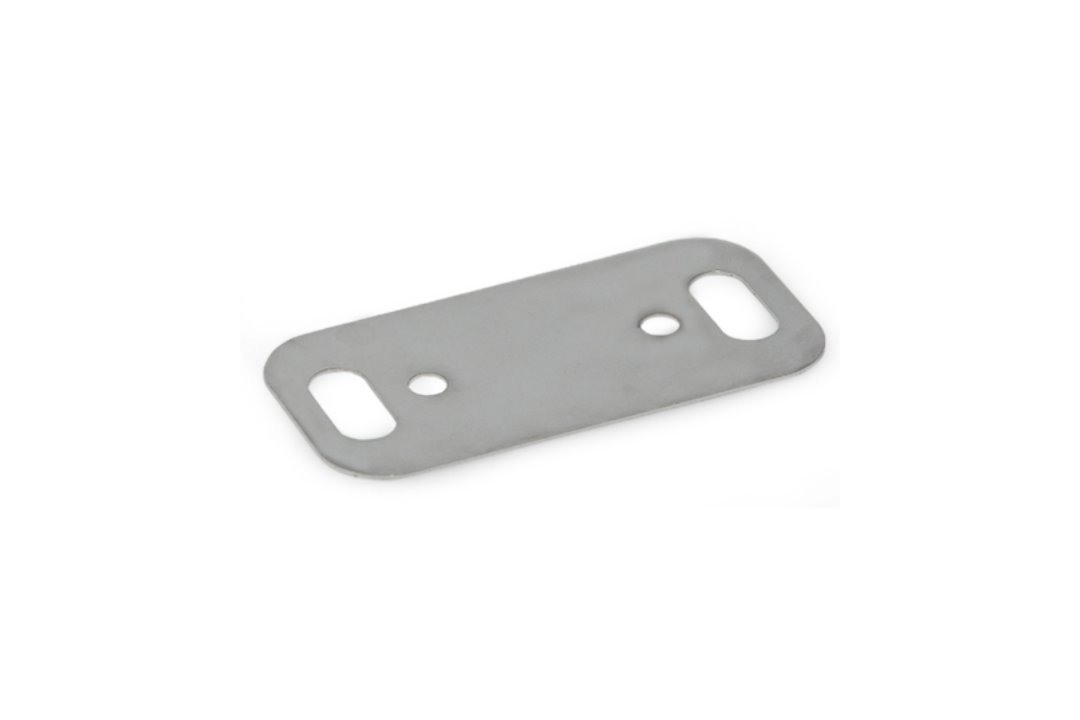

- Podkładka dystansowa do zawiasów przegubowych GN 7241, GN 7243 i GN 7247 - wymiary odpowiadają płytom montażowym zawiasów i pozostałym akcesoriom.
- Kompensuje różnice grubości blach, tolerancje gięć lub grubość uszczelek, gdy powierzchnie montażowe na ościeżnicy i drzwiach nie mają pożądanego odstępu - umożliwia regulację w trzeciej płaszczyźnie.
- Podkładki można stosować pojedynczo lub łączyć ze sobą, uzyskując żądaną kompensację.
- Otwory d 2 pod kołki rozporowe lub pozycjonujące ułatwiają ustawienie podkładki względem zawiasu.
- Materiał: stal nierdzewna AISI 304, wykończenie matowe, szlifowane (MT).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 7247.2-NI-60-0,5-MT |
| l | 60 mm |
| s (grubość) | 0,5 mm |
| b | 30 mm |
| d 1 (otwór pod śrubę) | 6,5 mm |
| d 2 (otwór pod kołek) | 4,2 mm |
| m 1 | 46 mm |
| m 2 | 8 mm |
| m 3 | 28 mm |
| Waga | 0,006 kg |
Przykład montażu:
Akcesoria GN 7247.2 (podkładki dystansowe), GN 7247.4 (płytki z otworami gwintowanymi) i GN 7247.6 (płytki z trzpieniami gwintowanymi) można łączyć ze sobą przy montażu zawiasów przegubowych.
Dostępne wykonania GN 7247.2:
Grubość s: 0,5 mm, 1 mm i 2 mm (rozmiar 60 x 30 mm).
