Opis produktu
Właściwości i zastosowanie

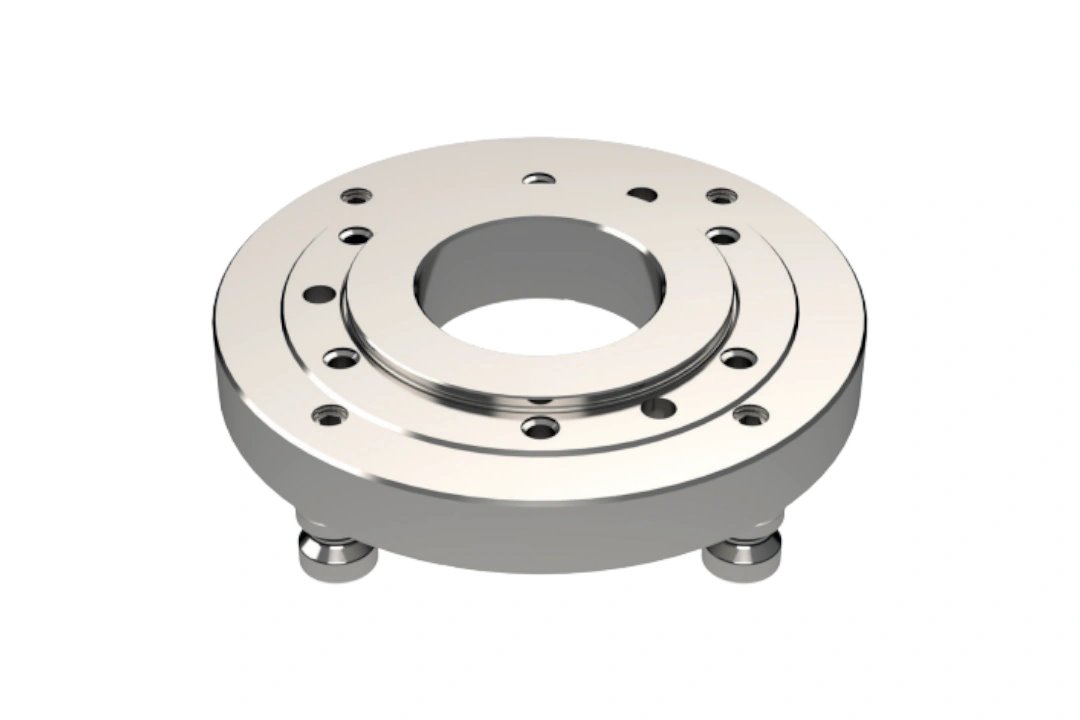

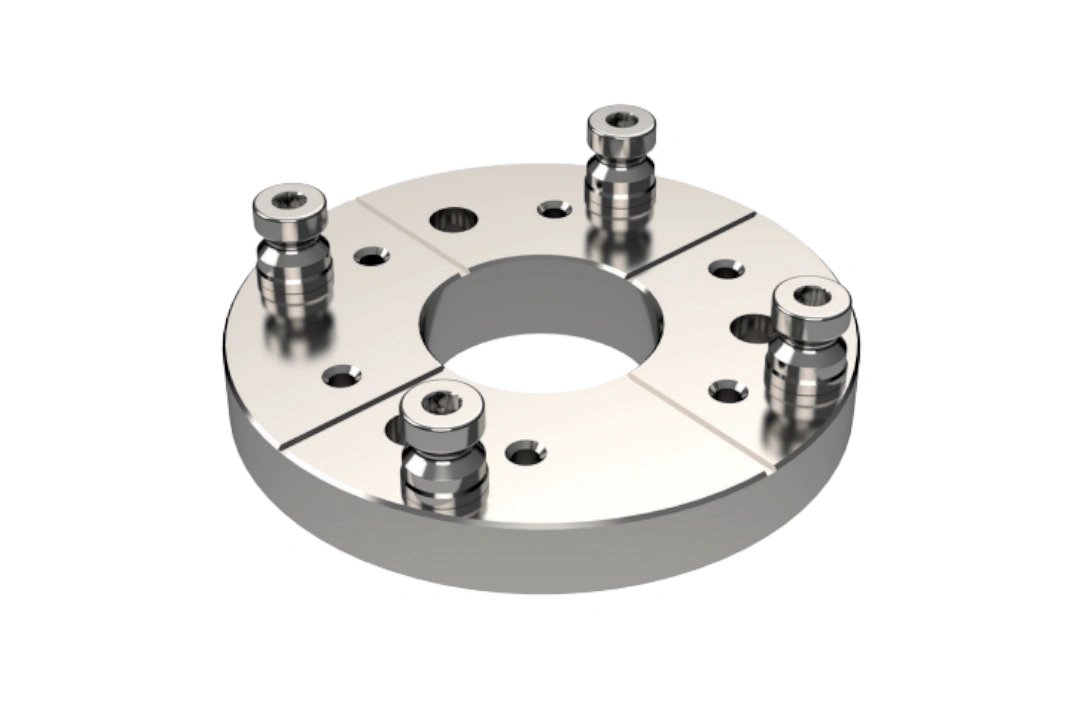

- Przeznaczona do montażu standardowych uchwytów tokarskich z tylnym mocowaniem płaskim (plain back) na płytach z systemem Zero Point.
- Stanowi element pośredni pomiędzy uchwytem tokarskim a podstawą Zero Point o rozstawie kołków 96 × 96 mm.
- Kompatybilna z podstawą BISON 6589-192×192-96 P oraz innymi systemami Zero Point zgodnymi ze standardem 96 × 96 mm.
- Precyzyjne wykonanie z tolerancją pozycjonowania ±0,01 mm względem kołków mocujących zapewnia wysoką dokładność i powtarzalność montażu.
- Umożliwia szybkie przezbrojenie stanowiska oraz łatwy montaż uchwytów tokarskich na centrach obróbczych CNC.
- Na zamówienie dostępne są podstawy dopasowane do innych standardowych oraz specjalnych uchwytów BISON.

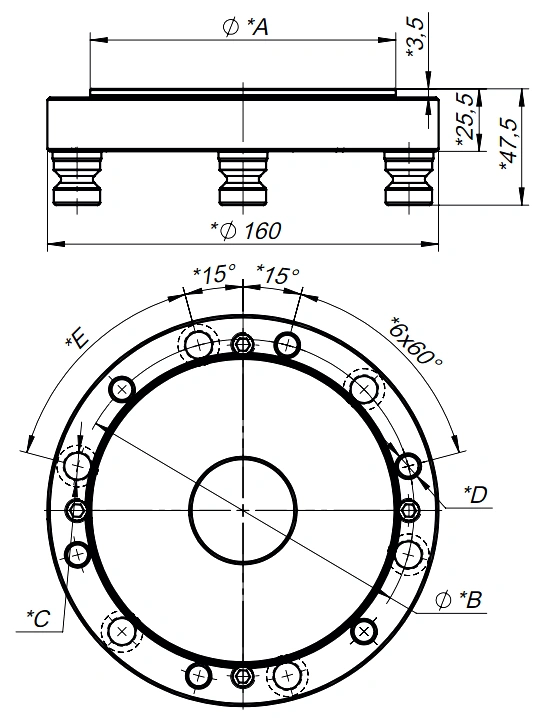

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 9470-125-96x96 |
| Nr produktu | 329470031200 |
| Służy do | 3204-125; 3205-125; 3274-125; 3275-125; 3504-125; 3505-125; 3574-125; 3575-125; 3604-125; 3605-125; 3674-125; 3675-125; 3704-125; 3705-125; 3774-125; 3775-125 |
| A | 95 mm |
| B | 108 mm |
| C | 3xM8 |
| D | 6xM8 |
| E | 3x120 mm |
