Opis produktu
Właściwości i zastosowanie:

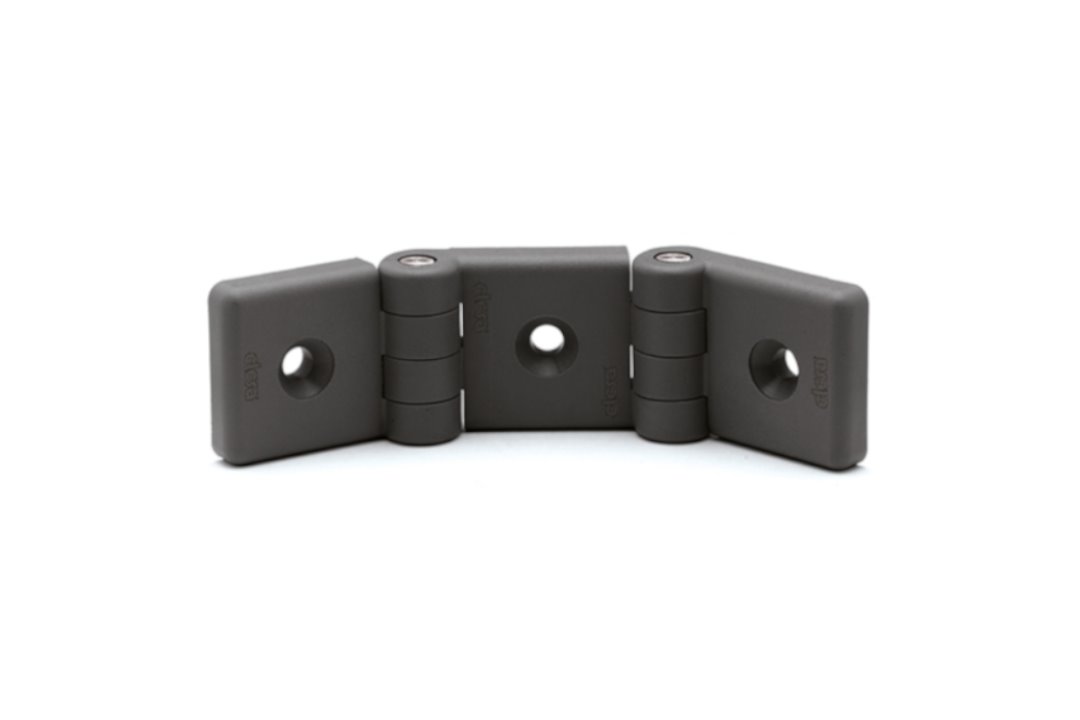

- Podwójny zawias ELESA+GANTER CFI - przeznaczony do zastosowań, w których jedna rama środkowa łączy dwa boczne skrzydła drzwi (ten zawias: wspornik 30 mm, drzwi 40 mm).
- Do profili aluminiowych o wymiarach od 30 do 60 mm, także w połączeniu profili o różnych wymiarach. Wkładki centrujące do rowków teowych od 6 do 12 mm są dostarczane w komplecie.
- Materiał: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworznie obrotowe ze stali niklowanej.
- Mocowanie: otwory przelotowe pod śruby M6 z łbem stożkowym.
- Zakres obrotu (wartość przybliżona): maks. 260°/275°, od -95° do +165°/+180° (0° to pozycja, w której powierzchnie mocowania leżą w jednej płaszczyźnie). Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFI.30-40/40 SH-6 |
| s 1 (profil wspornika środkowego) | 30 mm |
| s 2 (profil drzwi) | 40 mm |
| L | 36 mm |
| B | 109 mm |
| f 1 ±0,25 | 40 mm |
| f 2 | 22,5 mm |
| f 3 | 17,5 mm |
| H | 16 mm |
| h 1 | 8 mm |
| b 1 | 54,5 mm |
| d | 8 mm |
| d 3 (otwór przelotowy) | 6,5 mm |
| d 4 (pogłębienie stożkowe) | 12,5 mm |
| Maks. kąt otwarcia ß | 165° |
| Maks. moment dokręcania śrub C | 5 Nm |
| Waga | 0,063 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
320 N |
| Siła osiowa - obciążenie niszczące R a |
2280 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
1750 N |
| Siła promieniowa - obciążenie niszczące R r |
3490 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
220 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
870 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFI:
Wspornik / drzwi: 30-30/30, 30-40/40, 40-30/30, 40-40/40, 45-30/30, 45-40/40, 45-45/45, 60-30/30, 60-40/40, 60-45/45 mm.
Kolory: czarny oraz szary RAL 7040 (C33).
