Opis produktu
W艂a艣ciwo艣ci i zastosowanie:
- Precyzyjny czujnik centruj膮cy Centro 3D 80.300.00.FHN
- Precyzyjny przyrz膮d pomiarowy przeznaczony do centrowania wa艂k贸w oraz tulei wzgledem wrzeciona obrabiarki.
- Zegar pomiarowy czujnika zegarowego 3D nie obraca si臋 wraz z wrzecionem, dzi臋ki czemu zawsze pozostaje w zasi臋gu wzroku u偶ytkownika.
- Przy niskiej pr臋dko艣ci obrotowej wrzeciono zostaje przesuni臋te w pobli偶e poszukiwanej osi.
- Trzpie艅 pomiarowy 艣lizga si臋 wzd艂u偶 艣cianki otworu lub wa艂ka, p贸ki wrzeciono oraz poszukiwana o艣 nie pokryj膮 si臋 (Podczas obrot贸w trzpie艅 pomiarowy wychyla si臋 oraz przenosi ten ruch na wska藕nik zegarowy).
- Pozycja wrzeciona jest korygowana do momentu zatrzymania wskaz贸wek zegara w bezruchu.
- B艂臋dy ruchu obrotowego wrzeciona b膮d藕 zamocowania zostan膮 zr贸wnowa偶one.
- Dok艂adno艣膰 pomiaru 0,01 mm.
- Stopie艅 ochrony IP67
- W opakowaniu znajduje si臋 precyzyjny czujnik zegarowy centruj膮cy Centro z chwytem mocuj膮cym o 艣rednicy 16 mm oraz prostym trzpieniem pomiarowym (艣rednica 5 mm).

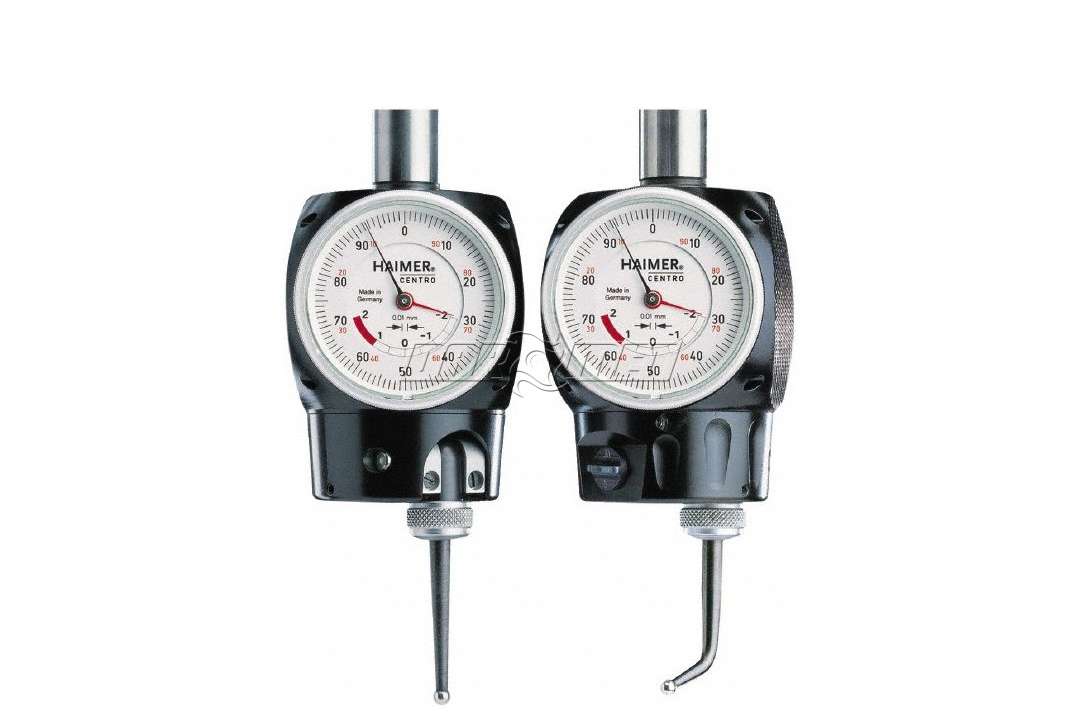

- Czujnik centruj膮cy Centro mo偶e by膰 wyposa偶ony w prost膮 lub zagi臋t膮 ko艅c贸wke sondy.
- Wymiana ko艅c贸wek sond nie wymaga u偶ycia dodatkowych narz臋dzi oraz ponownej kalibracji.
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| L1 | 144 mm |
| L2 | 48 mm |
| D1 | 16 mm |
| D2 | 5 mm |
| B | 64 mm |
| Odczyt | 0,01 mm |
| Dok艂adno艣膰 centrowania | 0,003 mm |
| Max. pr臋dko艣膰 obrotowa | 150 obr/min |
| Zakres pomiarowy 艣rednicy wewn臋trznej (otworu) | 3 - 125 mm |
| Zakres pomiarowy 艣rednicy zewn臋trznej (trzon, z wygi臋t膮 ko艅c贸wk膮 sondy) | 0 - 125 mm |
