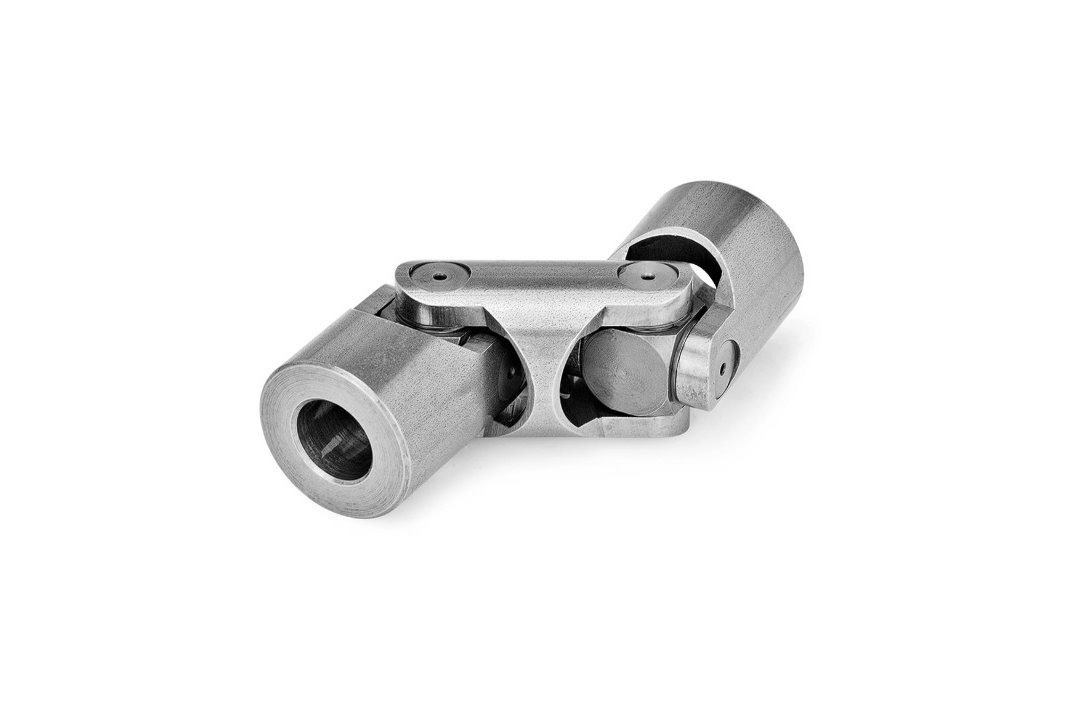

Opis produktu
Właściwości i zastosowanie:
- Wersja B: bez rowka wpustowego
- Wykonanie przegubu z czystej stali, bez powłoki
- Łożyskowanie igiełkowe: do pracy przy wyższych prędkościach (do 4000 obr./min), większych kątach odchylenia (3°–5°) i intensywnych cyklach; stałe smarowanie wewnętrzne, brak konieczności serwisowania
- Łączniki przegubu (szpilki, panewki) mają powierzchnię utwardzoną
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 808-22-B10-74-DW |
| d1 | 22 mm |
| d2H7 | 10 mm |
| l1 | 74 mm |
| l3 | 24 mm |
| l4 | 26 mm |
| Maksymalna długość wału t+1 | 12 mm |
| Waga | 0,14 kg |
Informacje techniczne
Pełne wytyczne dotyczące eksploatacji, smarowania i doboru przegubów krzyżakowych DIN 808 dostępne są w artykule: Szczegółowe informacje techniczne o przegubach DIN 808
