Opis produktu
Właściwości i zastosowanie:

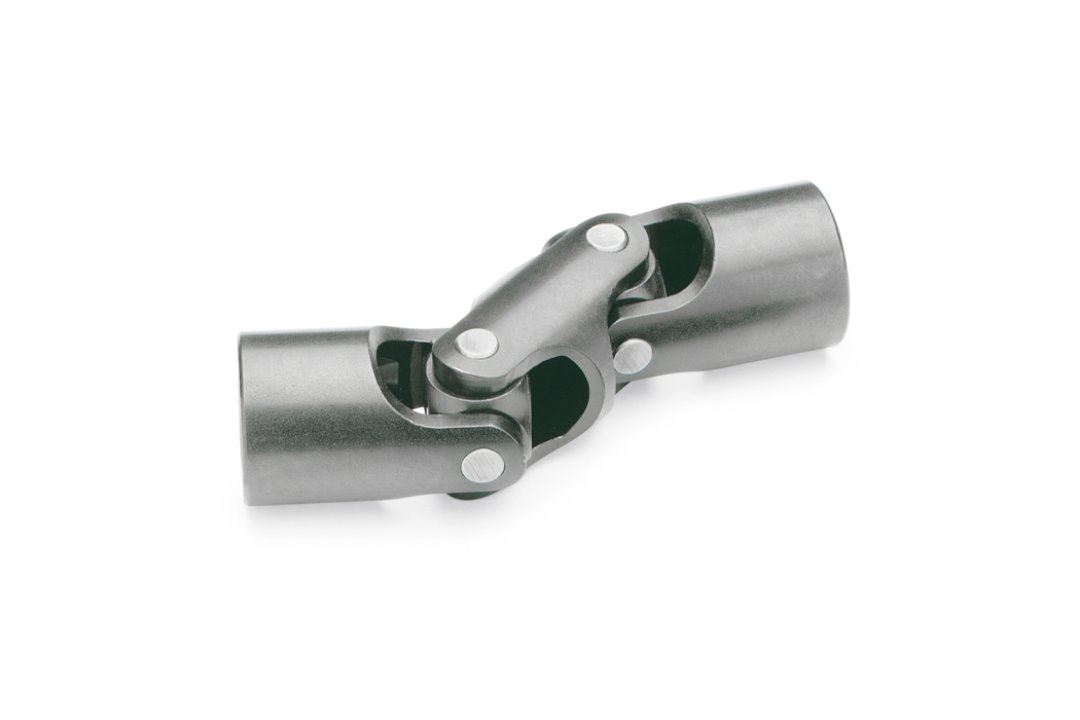

- Wykonanie DG: przegub krzyżakowy podwójny z łożyskowaniem ślizgowym – dwa przeguby w jednym, większy kąt pracy i możliwość przeniesienia napędu przy przesunięciu osi wałów.
- Ekonomiczna alternatywa dla przegubów krzyżakowych DIN 808 – korzystna cenowo tam, gdzie nie są potrzebne wysokie obroty ani duże obciążenia.
- Przeznaczony wyłącznie do zastosowań o niskich prędkościach obrotowych – typowo do przeniesienia napędu ręcznego (pokrętła, korby, ręczne regulacje).
- Materiał: stal niehartowana, powierzchnia oksydowana na czarno.
- Otwory gładkie z tolerancją H8 (wykonanie B), przygotowane do wykonania otworów poprzecznych GN 110.1.
Czym GN 9080 różni się od DIN 808:
- Stal niehartowana – w DIN 808 elementy przegubu (łączniki, sworznie, panewki) mają utwardzoną powierzchnię.
- Tylko niskie obroty / napęd ręczny – DIN 808 przenosi również napęd maszynowy.
- Tylko łożyskowanie ślizgowe – DIN 808 występuje także z łożyskowaniem igiełkowym (EW / DW).
- Mniejszy dopuszczalny moment obrotowy (patrz tabela) przy niższej cenie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 9080-20-B12-DG |
| d 1 | 20 mm |
| d 2 | 12 H8 (otwór gładki, wykonanie B) |
| l 2 (długość całkowita) | 88 mm |
| l 3 | 31 mm |
| l 4 | 26 mm |
| t +1 | 18 mm |
| Maks. moment obrotowy | 6 Nm |
| Waga | 0,132 kg |
Dostępne wykonania GN 9080:
- EG: pojedynczy, z łożyskowaniem ślizgowym
- DG: podwójny, z łożyskowaniem ślizgowym
