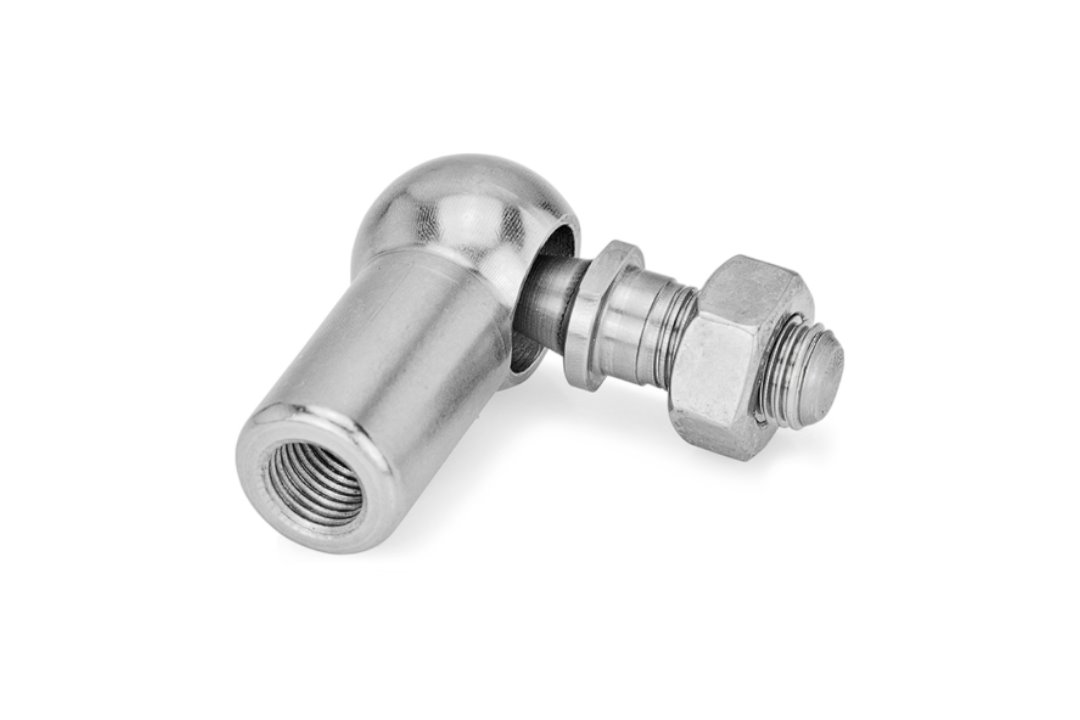

Opis produktu
Właściwości i zastosowanie:
- Typ CN: ze sworzniem kulowym gwintowanym, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Sworzeń kulowy wciska się w gniazdo przez sprężysty pierścień, który utrzymuje przegub w całości. W przypadku gdy wymagane jest dodatkowe zabezpieczenie przed rozłączeniem, należy wybrać typ CSN.
- Korpus i sworzeń: stal nierdzewna AISI 303
- Kula: stal nierdzewna, niehartowana, bieżnia przegubu kulowego przesmarowana.
- Przeguby kulowe kątowe DIN 71802 składają się z korpusów DIN 71805 i sworzni kulowych DIN 71803.
- Nakrętka sześciokątna w komplecie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 71802-10-M6L-CN |
| d 1 H9/h9 | 10 mm |
| d 2 | M6 (gwint lewy) |
| d 3 | M 6 |
| d 5 | 10 mm |
| d 6 | 14,8 mm |
| l 1 | 12,5 mm |
| l 3 | 10,5 mm |
| l 4 | 25 mm |
| t | 11,5 mm |
| Rozmiar klucza (A/F) | 11,5 mm |
| Min. siła rozdzielająca | 40 N |
| Waga | 0,025 kg |
Dostępne wykonania DIN 71802-NI:
- Typ CN: sworzeń gwintowany, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Typ CSN: sworzeń gwintowany, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
