Opis produktu
Właściwości i zastosowanie:

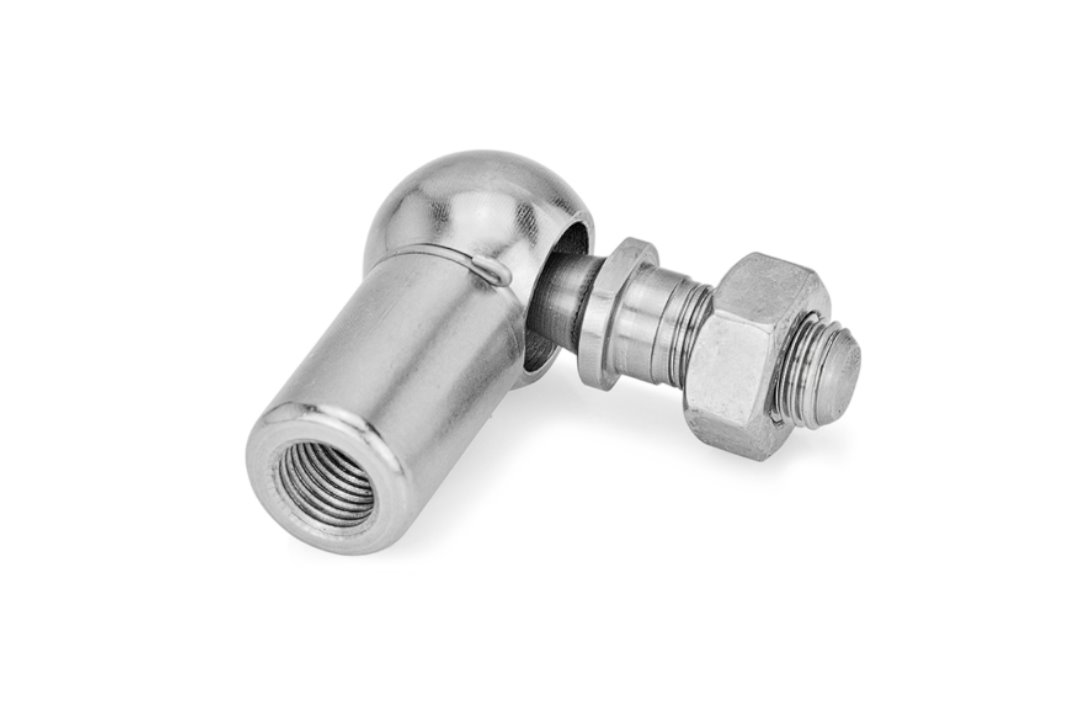

- Typ CSN: ze sworzniem kulowym gwintowanym i pałąkiem zabezpieczającym (kąt wychylenia 15°)
- Sworzeń kulowy wciska się w gniazdo przez sprężysty pierścień, a pałąk zabezpieczający dodatkowo chroni przed rozłączeniem przegubu.
- Korpus i sworzeń: stal nierdzewna AISI 303
- Kula: stal nierdzewna, niehartowana, bieżnia przegubu kulowego przesmarowana.
- Przeguby kulowe kątowe DIN 71802 składają się z korpusów DIN 71805 i sworzni kulowych DIN 71803.
- Nakrętka sześciokątna w komplecie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 71802-8-M5-CSN |
| d 1 H9/h9 | 8 mm |
| d 2 | M 5 |
| d 3 | M 5 |
| d 5 | 8 mm |
| d 6 | 12,8 mm |
| l 1 | 10 mm |
| l 3 | 8,5 mm |
| l 4 | 22 mm |
| t | 10,5 mm |
| Rozmiar klucza (A/F) | 10,5 mm |
| Min. siła rozdzielająca | 30 N |
| Waga | 0,015 kg |
Dostępne wykonania DIN 71802-NI:
- Typ CN: sworzeń gwintowany, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Typ CSN: sworzeń gwintowany, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
