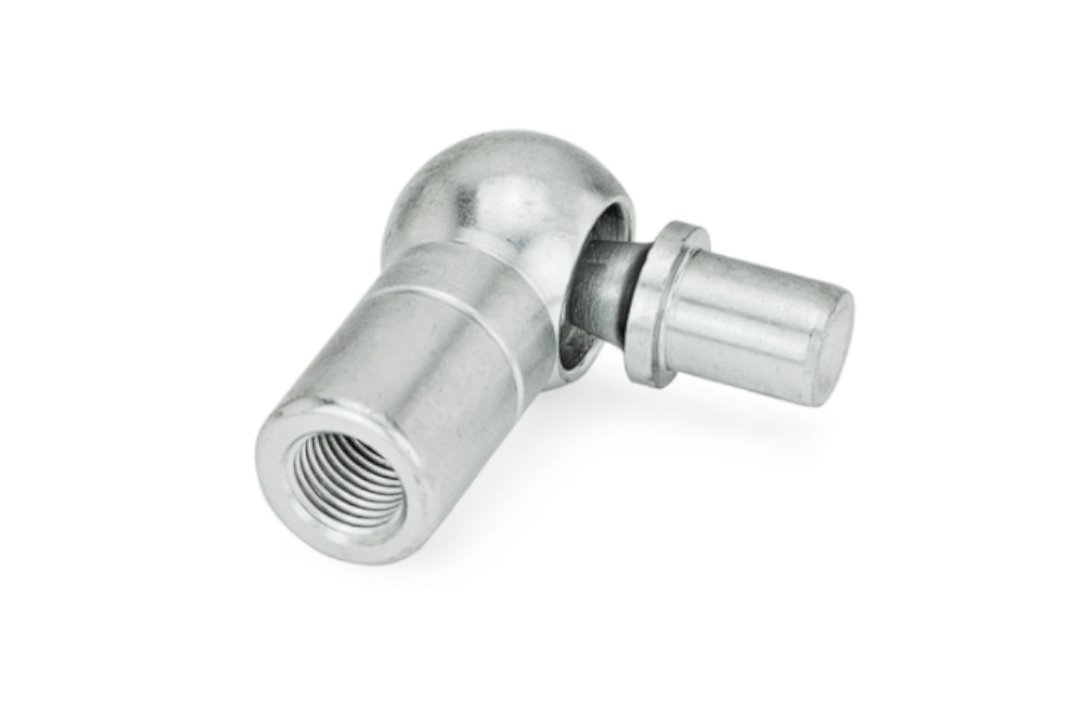

          Przegub kulowy kątowy ze sworzniem do nitowania | Gwint przyłączeniowy M10 lewy | Kula 16 mm | Stal kl. 5 - ELESA+GANTER DIN 71802-16-M10L-6-B

          (0) opinii
          ELG_Z025099
          Producent: ELESA+GANTER
          27,54
          22,39
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,50 zł

          Opis produktu

          Właściwości i zastosowanie:

          • Typ B: sworzeń kulowy przygotowany do nitowania, bez pałąka zabezpieczającego (kąt wychylenia 18°)
          • Sworzeń kulowy wciska się w gniazdo przez sprężysty pierścień, który utrzymuje przegub w całości. Przy niewystarczającej sile mocowania wybierz wersję z pałąkiem zabezpieczającym (BS / CS).
          • Korpus i sworzeń: stal, wytrzymałość na rozciąganie klasa 5 (500 N/mm²), ocynkowana, pasywacja bezbarwna.
          • Kula: stal hartowana, bieżnia przegubu kulowego przesmarowana.
          • Przeguby kulowe kątowe DIN 71802 składają się z korpusów DIN 71805 i sworzni kulowych DIN 71803.
          • Nakrętka sześciokątna w komplecie.

          Dane techniczne:

          przegub_kulowy_katowy
          Parametr Wartość
          Oznaczenie DIN 71802-16-M10L-6-B
          d 1 H9/h9 16 mm
          d 2 M10 (gwint lewy)
          l 2 6 mm
          d 4 h11 10 mm
          d 5 16 mm
          d 6 24 mm
          l 3 15 mm
          l 4 35 mm
          t 15,5 mm
          Rozmiar klucza (A/F) 13 mm
          Min. siła rozdzielająca 80 N
          Waga 0,081 kg



          Dostępne wykonania DIN 71802:

          • Typ B: sworzeń do nitowania, bez pałąka zabezpieczającego (kąt wychylenia 18°)
          • Typ BS: sworzeń do nitowania, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
          • Typ C: sworzeń gwintowany, bez pałąka zabezpieczającego (kąt wychylenia 18°)
          • Typ CS: sworzeń gwintowany, z pałąkiem zabezpieczającym (kąt wychylenia 15°)



          Instrukcje obsługi


          Specyfikacja produktu

          Typ przegubu Kulowe
          Gwint przegubu M 10
          Materiał Stal
          Średnica otworu\kuli 16 mm
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
