Opis produktu
Właściwości i zastosowanie:

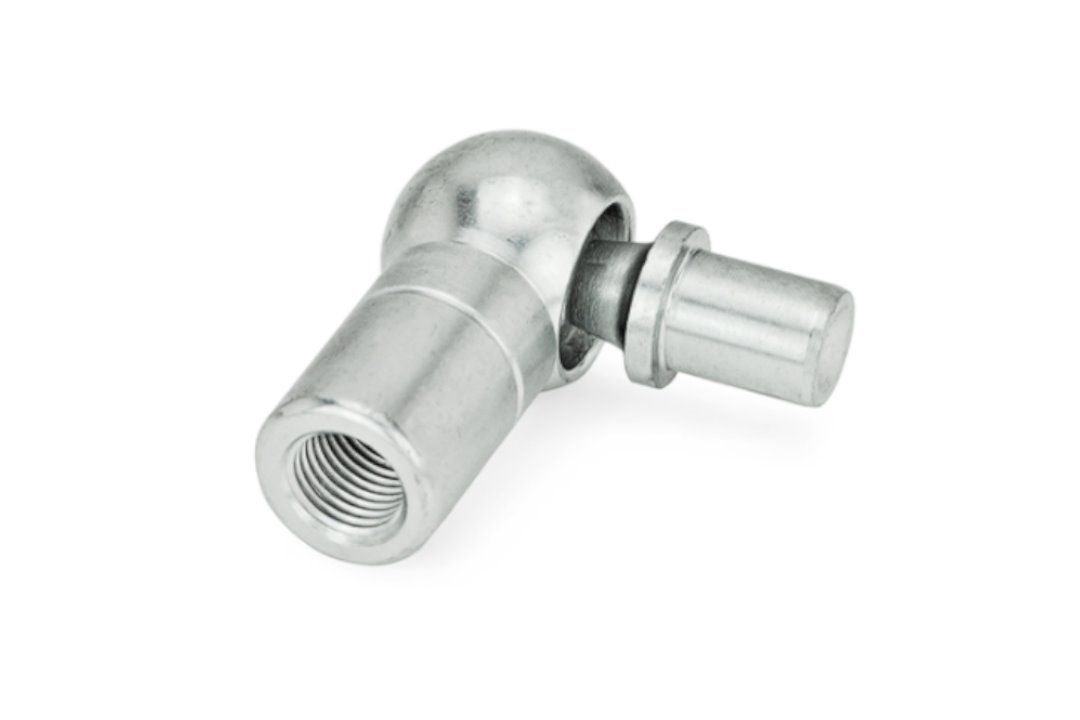

- Typ B: sworzeń kulowy przygotowany do nitowania, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Sworzeń kulowy wciska się w gniazdo przez sprężysty pierścień, który utrzymuje przegub w całości. Przy niewystarczającej sile mocowania wybierz wersję z pałąkiem zabezpieczającym (BS / CS).
- Korpus i sworzeń: stal, wytrzymałość na rozciąganie klasa 5 (500 N/mm²), ocynkowana, pasywacja bezbarwna.
- Kula: stal hartowana, bieżnia przegubu kulowego przesmarowana.
- Przeguby kulowe kątowe DIN 71802 składają się z korpusów DIN 71805 i sworzni kulowych DIN 71803.
- Nakrętka sześciokątna w komplecie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 71802-19-M14F-18-B |
| d 1 H9/h9 | 19 mm |
| d 2 | M14x1,5 (gwint drobnozwojowy) |
| l 2 | 18 mm |
| d 4 h11 | 14 mm |
| d 5 | 22 mm |
| d 6 | 30 mm |
| l 3 | 19,5 mm |
| l 4 | 45 mm |
| t | 21,5 mm |
| Rozmiar klucza (A/F) | 16 mm |
| Min. siła rozdzielająca | 100 N |
| Waga | 0,19 kg |
Dostępne wykonania DIN 71802:
- Typ B: sworzeń do nitowania, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Typ BS: sworzeń do nitowania, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
- Typ C: sworzeń gwintowany, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Typ CS: sworzeń gwintowany, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
