Opis produktu
Właściwości i zastosowanie:

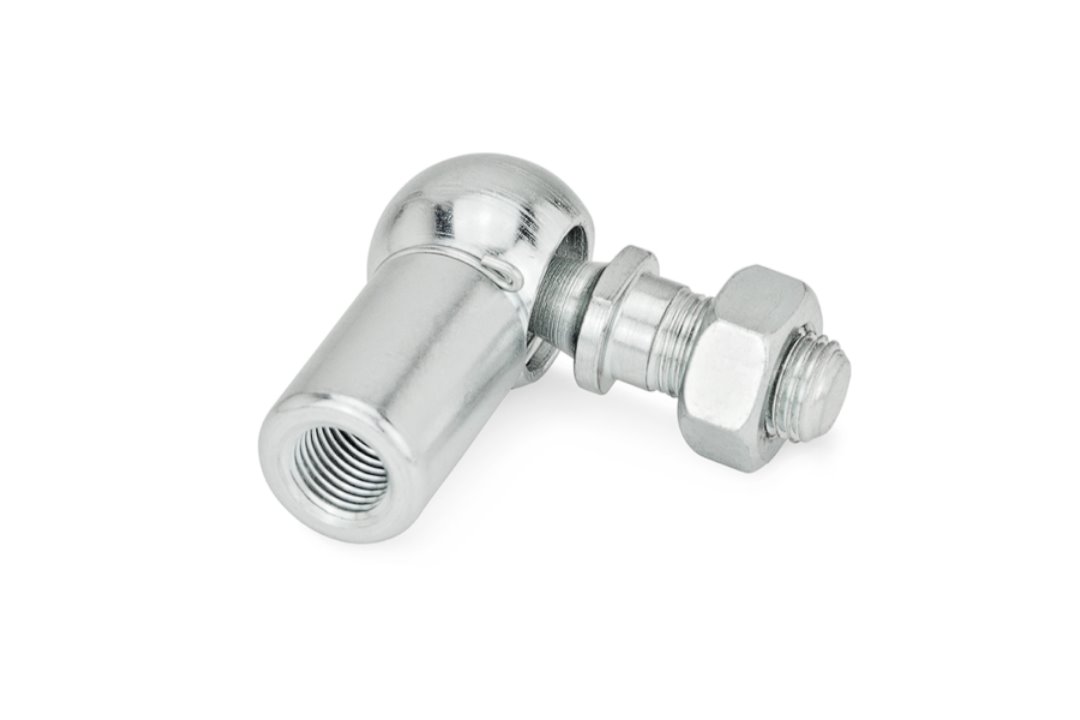

- Typ CS: sworzeń kulowy gwintowany, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
- Sworzeń kulowy wciska się w gniazdo przez sprężysty pierścień, a pałąk zabezpieczający dodatkowo chroni przed rozłączeniem przegubu.
- Korpus i sworzeń: stal, wytrzymałość na rozciąganie klasa 5 (500 N/mm²), ocynkowana, pasywacja bezbarwna.
- Kula: stal hartowana, bieżnia przegubu kulowego przesmarowana.
- Przeguby kulowe kątowe DIN 71802 składają się z korpusów DIN 71805 i sworzni kulowych DIN 71803.
- Nakrętka sześciokątna w komplecie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 71802-16-M12-CS |
| d 1 H9/h9 | 16 mm |
| d 2 | M 12 |
| d 3 | M 12 |
| d 5 | 16 mm |
| d 6 | 24 mm |
| l 1 | 20 mm |
| l 3 | 15 mm |
| l 4 | 35 mm |
| t | 15,5 mm |
| Rozmiar klucza (A/F) | 13 mm |
| Min. siła rozdzielająca | 80 N |
| Waga | 0,102 kg |
Dostępne wykonania DIN 71802:
- Typ B: sworzeń do nitowania, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Typ BS: sworzeń do nitowania, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
- Typ C: sworzeń gwintowany, bez pałąka zabezpieczającego (kąt wychylenia 18°)
- Typ CS: sworzeń gwintowany, z pałąkiem zabezpieczającym (kąt wychylenia 15°)
