Opis produktu
Właściwości i zastosowanie:

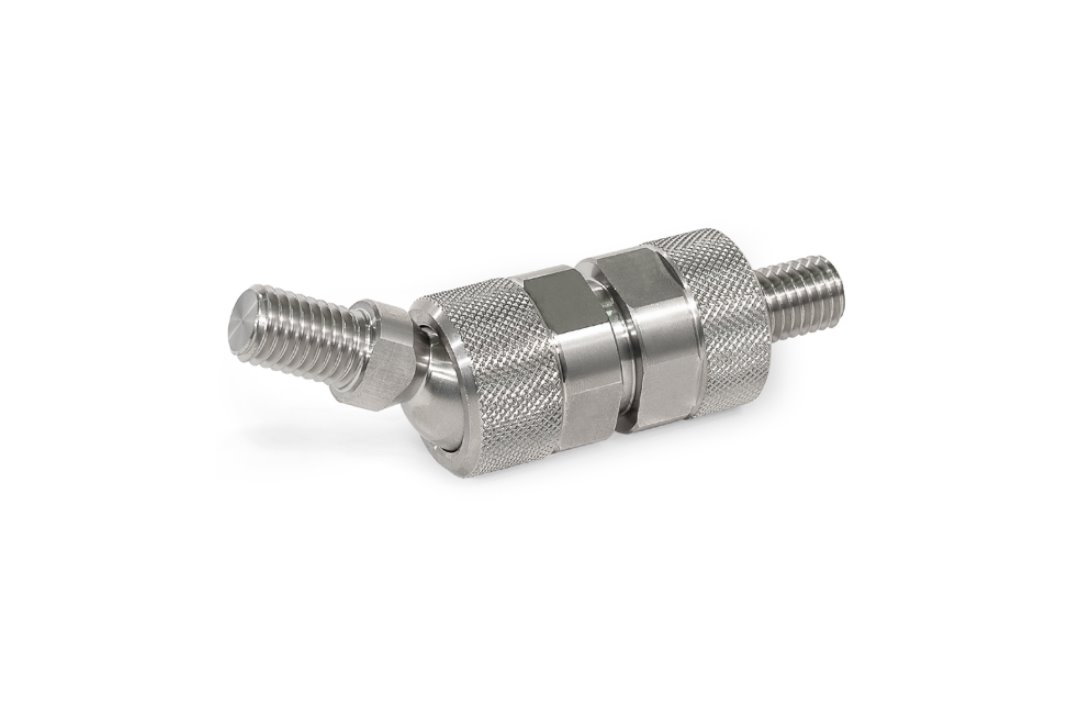

- Typ KS-2: sworzeń kulowy z gwintem zewnętrznym, gniazdo mocujące z gwintem zewnętrznym.
- Regulowana sztywność połączenia – dokręcając nakrętkę zaciskową zwiększa się napięcie sprężyn talerzykowych, aż do uzyskania wymaganej sztywności przegubu.
- Przy maksymalnym dociśnięciu sprężyn talerzykowych kula jest stabilnie zablokowana w ustalonej wcześniej pozycji.
- Sprężyny talerzykowe pełnią jednocześnie funkcję podkładek zabezpieczających śruby.
- Kąt wychylenia sworznia kulowego: do 25°.
- Maksymalny moment dokręcania: 45 Nm – podanej wartości nie wolno przekraczać.
- Materiał: stal nierdzewna AISI 303. Element hamujący: tworzywo POM (poliacetal).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 782-M12-KS-2-NI |
| d 1 (gwint sworznia) | M 12 |
| d 2 (gwint gniazda) | M 12 |
| d 3 | 28 mm |
| d 4 | 16 mm |
| l 1 | 18 mm |
| l 3 | 20 mm |
| l 5 +1,0/-0,3 | 44 mm |
| l 6 ≈ | 31,5 mm |
| Rozmiar klucza A/F 1 | 25 mm |
| Rozmiar klucza A/F 2 | 14 mm |
| Maks. moment dokręcania ≈ | 45 Nm |
| Waga | 0,269 kg |
Dostępne wykonania GN 782:
- Typ KS: sworzeń kulowy z gwintem zewnętrznym
- KS-1: gniazdo mocujące z gwintem wewnętrznym
- KS-2: gniazdo mocujące z gwintem zewnętrznym
- Typ KI: sworzeń kulowy z gwintem wewnętrznym
- KI-1: gniazdo mocujące z gwintem wewnętrznym
- KI-2: gniazdo mocujące z gwintem zewnętrznym
- Materiał: stal ocynkowana z niebieską pasywacją albo stal nierdzewna AISI 303 (oznaczenie z końcówką -NI).
