Opis produktu
Właściwości i zastosowanie:

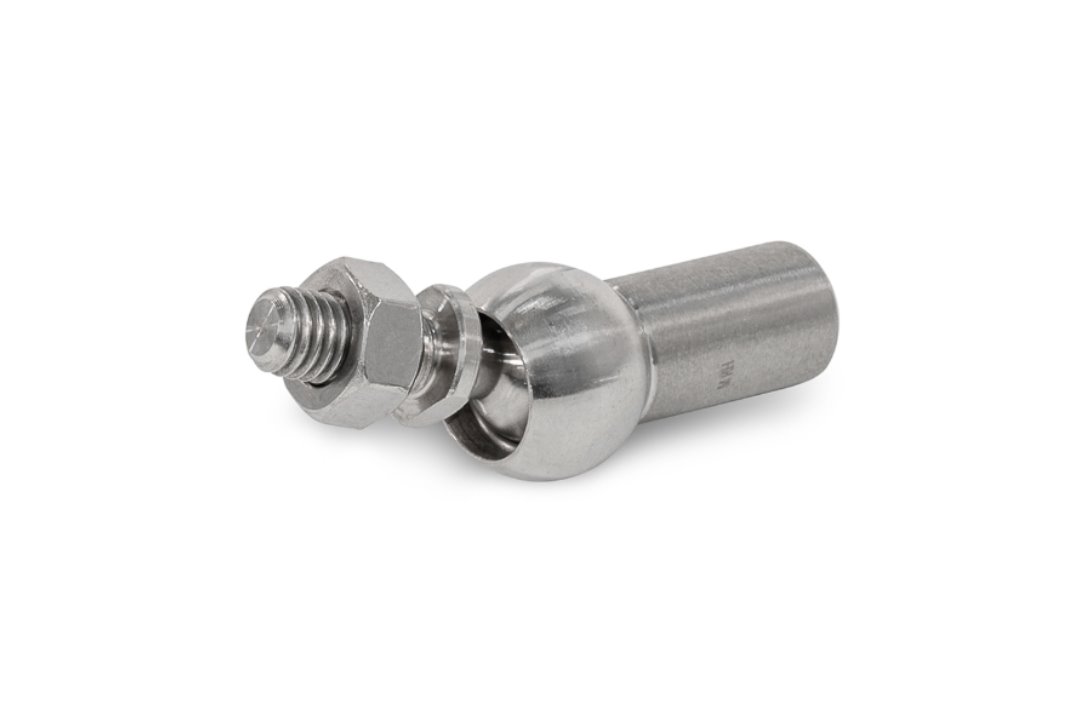

- Wykonanie NI: korpus przegubu i sworzeń kulowy ze stali nierdzewnej AISI 304, kolor naturalny.
- Przeguby kulowe osiowe GN 71802.1 stosuje się w napędach liniowych i systemach podnoszenia, np. do przenoszenia sił ściskających w kierunku osiowym – kompensują odchylenia kątowe.
- Składają się ze sworznia kulowego DIN 71803 i korpusu przegubu osiowego.
- Pierścień sprężysty utrzymuje przegub naprężony do określonej minimalnej siły rozdzielającej (100 N). Taką samą siłę stosuje się przy montażu i demontażu.
- Bieżnia przegubu kulowego przesmarowana.
- Nakrętka sześciokątna DIN 934: stal nierdzewna. Nakrętka w komplecie.
- Do ochrony przed zanieczyszczeniami i utrzymania smaru wewnątrz przegubu można zastosować osłony GN 710 (zamawiane osobno).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 71802.1-19-M14F-C-NI |
| d 1 H9/h9 (kula) | 19 mm |
| d 2 (gwint korpusu) | M14x1,5 (gwint drobnozwojowy) |
| d 3 (gwint trzpienia) | M14x1,5 (gwint drobnozwojowy) |
| d 4 | 22 mm |
| d 5 | 30 mm |
| l 1 ±0,3 | 28 mm |
| l 2 ±0,3 | 45 mm |
| l 3 ±0,3 | 20 mm |
| t min. | 21 mm |
| Rozmiar klucza (A/F) | 16 mm |
| Min. siła rozdzielająca | 100 N |
| Waga | 0,221 kg |
Dostępne wykonania GN 71802.1 (typ C – z trzpieniem gwintowanym):
- ST: stal klasy 4.6 ocynkowana, pasywacja bezbarwna, sworzeń kulowy hartowany
- NI: stal nierdzewna AISI 304
