Opis produktu
Właściwości i zastosowanie:

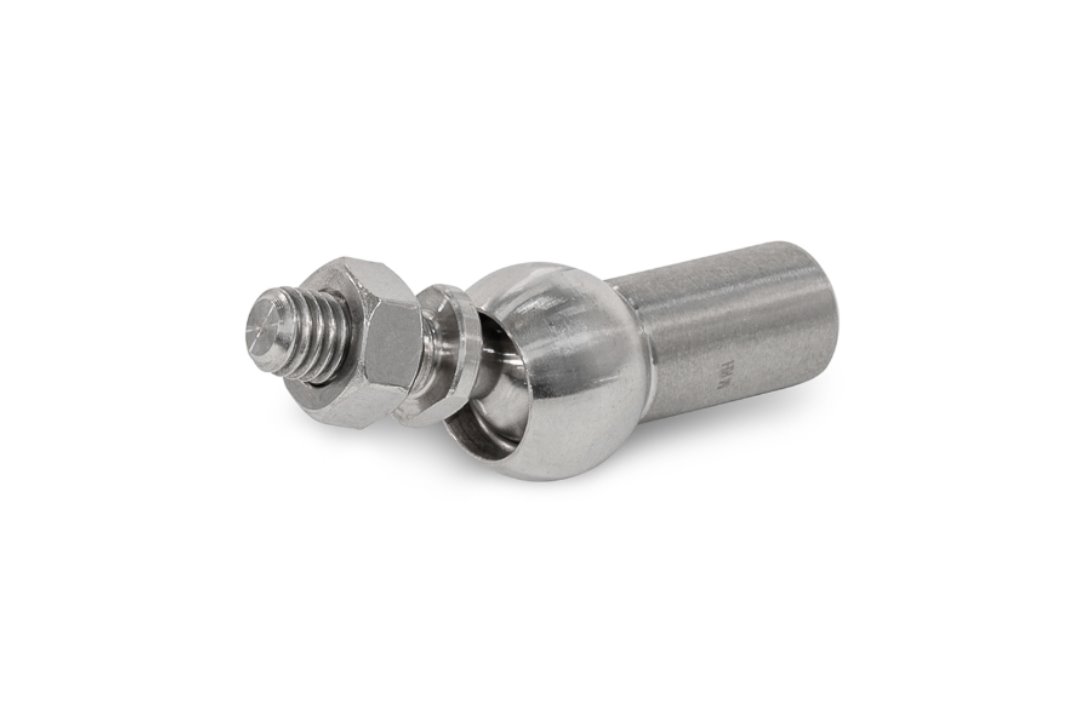

- Wykonanie NI: korpus przegubu i sworzeń kulowy ze stali nierdzewnej AISI 304, kolor naturalny.
- Przeguby kulowe osiowe GN 71802.1 stosuje się w napędach liniowych i systemach podnoszenia, np. do przenoszenia sił ściskających w kierunku osiowym – kompensują odchylenia kątowe.
- Składają się ze sworznia kulowego DIN 71803 i korpusu przegubu osiowego.
- Pierścień sprężysty utrzymuje przegub naprężony do określonej minimalnej siły rozdzielającej (30 N). Taką samą siłę stosuje się przy montażu i demontażu.
- Bieżnia przegubu kulowego przesmarowana.
- Nakrętka sześciokątna DIN 934: stal nierdzewna. Nakrętka w komplecie.
- Do ochrony przed zanieczyszczeniami i utrzymania smaru wewnątrz przegubu można zastosować osłony GN 710 (zamawiane osobno).
Dane techniczne:

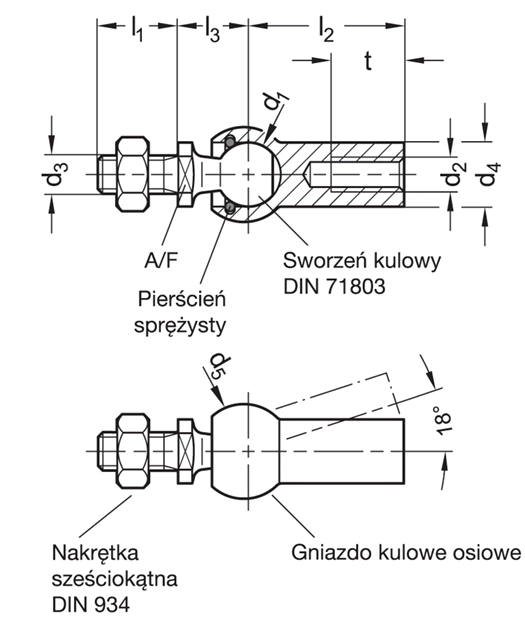

| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 71802.1-8-M5-C-NI |
| d 1 H9/h9 (kula) | 8 mm |
| d 2 (gwint korpusu) | M 5 |
| d 3 (gwint trzpienia) | M 5 |
| d 4 | 8 mm |
| d 5 | 12,8 mm |
| l 1 ±0,3 | 10,2 mm |
| l 2 ±0,3 | 22 mm |
| l 3 ±0,3 | 9 mm |
| t min. | 10 mm |
| Rozmiar klucza (A/F) | 7 mm |
| Min. siła rozdzielająca | 30 N |
| Waga | 0,016 kg |
Dostępne wykonania GN 71802.1 (typ C – z trzpieniem gwintowanym):
- ST: stal klasy 4.6 ocynkowana, pasywacja bezbarwna, sworzeń kulowy hartowany
- NI: stal nierdzewna AISI 304
